BSP

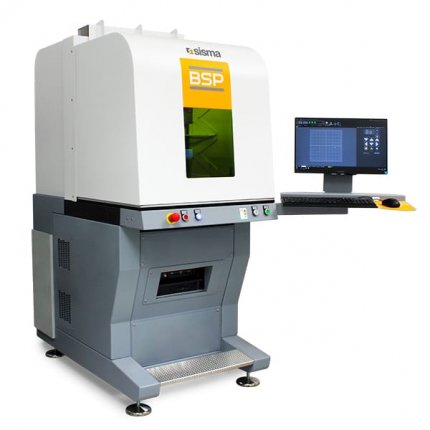

BSP, 3-osý laserový značkovací a gravírovací systém se základnou

Všestranný:
Kompaktní, robustní, s velkou pracovní komorou a 490 mm dveřmi otevíranými na třech stranách. BSP umožňuje práci s maximálním objemem 300x300x300 mm a maximální hmotností obrobku až 20 kg.

Robustní:
Její žulová konstrukce zaručuje odolnost, přesnost a stabilitu během pracovní doby.

Flexibilní:
BSP lze instalovat s celou řadou Yb laserových zdrojů dodávaných společností SISMA. Spolu s volitelným koaxiálním systémem vidění (CVS) se stává vysoce produktivním a flexibilním strojem.

TECHNICKÉ PARAMETRY

  200F EP 300F 500F 1000F
Active material Yb Yb Yb Yb
Priemerný výkon 20W 30W 50W 100W
Vlnová dĺžka 1064nm 1064nm 1064nm 1064nm
Pracovná frekvencia 1÷1000kHz 1÷500kHz 1÷1000kHz 1÷4000kHz
Trvanie impulzu 3-500ns 26-250ns 6-500ns 4-2000ns
Maximálny výkon >10kW >10kW >10kW >10kW
Energia impulzu >1mJ >1mJ >1mJ >1,2mJ
Kvalita lúča ˂1,6 ˂1,6 ˂1,6 ˂1,6
Zdvih osi (XYZ) 300mmx300mmx300mm 300mmx300mmx300mm 300mmx300mmx300mm 300mmx300mmx300mm
Max.hmotnosť kusu 20kg 20kg 20kg 20kg
Presnosť 0,05mm 0,05mm 0,05mm 0,05mm
Opakovateľnosť 0,02mm 0,02mm 0,02mm 0,02mm
Zdroj napájania 230V±15% 50/60 Hz jednofázový-CEE16A zásuvka 230V±15% 50/60 Hz jednofázový-CEE16A zásuvka 230V±15% 50/60 Hz jednofázový-CEE16A zásuvka 230V±15% 50/60 Hz jednofázový-CEE16A zásuvka
Rozmery (DxHxŠ) 823x1329x1904 mm (2400 mm s otvorenými dverami) 823x1329x1904 mm (2400 mm s otvorenými dverami) 823x1329x1904 mm (2400 mm s otvorenými dverami) 823x1329x1904 mm (2400 mm s otvorenými dverami)
Hmotnosť 590kg 590kg 590kg 590kg
Chladiaci systém Vzduch Vzduch Vzduch Vzduch
Absorpcia energie 1kW 1kW 1kW 1kW
