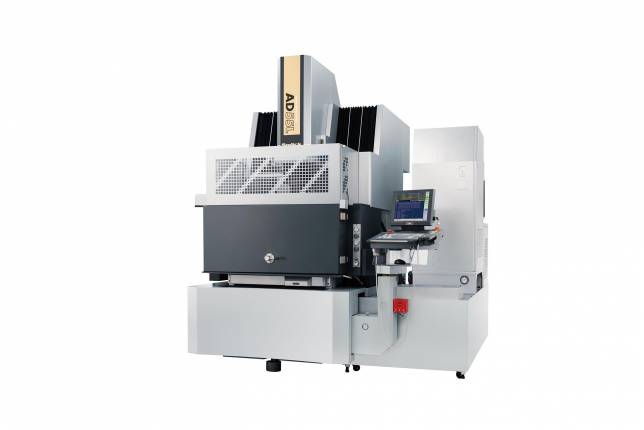

Sodick AD55L

Výzkum firmy Sodick v inovacích EDM elektroerozivních strojů s použitím 3D konstrukčních systémů, nejnovějších technologií CAE a nespočet simulací, jí umožnily vyvinout vylepšenou základní konstrukci stroje s optimalizovaným žebrovým uspořádáním, které zvyšuje tuhost stroje přibližně o 70%. Tento typ nové konstrukce stroje AD30L minimalizuje deformace a umožňuje optimální výkon vysokorychlostních lineárních motorů s velkou akcelerací. Originální konstrukce nezávislých os X a Y společně s efektivním uspořádáním stroje navíc prodlužuje pojezdy a výrazně zvyšuje přesnost obrábění.

Pro dosažení optimálních obráběcích výkonů je nutno udržovat okolní teplotu 22°C +- 2°C.



TECHNICKÉ PARAMETRY

STROJ AD 35L AD 55L
Pojezd os X, Y, Z 350 x 250 x 270 mm 600 x 400 x 400 mm
Velikost keramického stolu (ŠxH) 600 x 400 mm 750 x 550 mm
Velikost pracovní nádrže (ŠxHxV) 975 x 555 x 350 mm 1200 x 800 x 500 mm
Max. hmotnost obrobku 550 kg 1000 kg
Max. hmotnost elektrody 50 kg 50 kg
Hladina kapaliny v pracovní nádrži (min. - max.) 170 - 300 mm 170 - 450 mm
Objem pracovní nádrže 180 l 470 l
Upínání EROWA COMBI, EROWA ITS 217 - 487 mm
Upínání 3R COMBI, 3R MACRO 200 - 470 mm
Vzdálenost podlaha - pracovní stůl 810 mm 900 mm
Rozměr stroje - včetně zdroje a nádrže (ŠxHxV) 2080 x 1955 x 2350 mm 2515 x 2325 x 2720 mm
Zastavěný prostor 2800 x 2900 mm 3300 x 3400 mm
Hmotnost stroje (včetně zdroje) 3200 kg 4600 kg
Tlak vzduchu 0.65 MPa 0.65 Mpa
Příkon stroje 3-fáze 50/60Hz 10 KVA 3-fáze 50/60Hz 10 KVA

Nádrž dielektrika AD 35L AD 55L
Vnější rozměry (Š×H×V) 800 x 1705 x 2125 mm 1050 x 2005 x 2140 mm
Hmotnost nádrže (prázdná) 840 kg 1200 kg
Objem kapaliny 400 l 800 l
Filtrace

2 vyměnitelné papírové filtry

(vnitřně tlakovány)

2 vyměnitelné papírové filtry

(vnitřně tlakovány)



PŘÍSLUŠENSTVÍ

Standardní výbava

  • 10letá záruka na přesnost polohování
  • Lineární pohony všech pracovnách os
  • LN Professional
  • Chladicí jednotka lineárního motoru
  • Lineární skleněná pravítka (osy X, Y, Z)
  • Dálkový ovladač
  • Port USB
  • Systém Shuttle ATC
  • SEC-10 (osa C)
  • Obvod SGF Plus
  • 15" dotykový TFT displej
  • Dielektrická chladicí jednotka
  • Automatický regulátor napětí
  • Papírový filtr (2)
  • Hasicí přístroj
  • Myš
  • Připojení k síti LAN
  • Sada nářadí
  • Pracovní světlo
