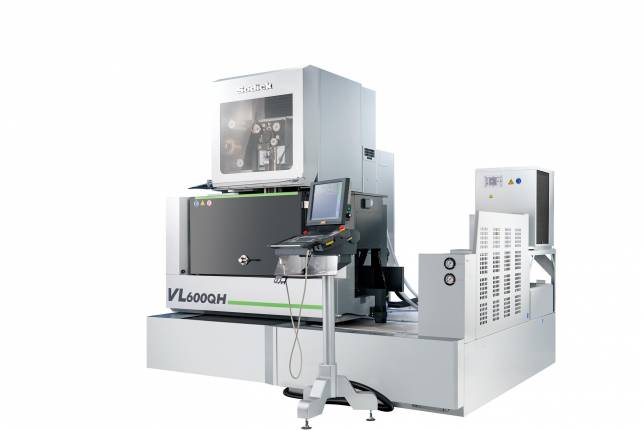

Řada VL je ekonomickou variantou výkonných EDM drátových řezaček Sodick s lineárními pohony, která staví na technologiích řad AQ a ALC. Velikost stroje VL600QH je koncipována pro široké spektrum obráběcích aplikací.
Pro dosažení optimálních obráběcích výkonů je nutno udržovat okolní teplotu 22°C +- 2°C.
| STROJ | VL400Q | VL600Q | VL600QH |
|---|---|---|---|
| Pojezd os X, Y, Z | 400 x 300 x 220 mm | 600 x 400 x 270 mm | 600 x 400 x 500 mm |
| Pojezd os U, V | 80 x 80 mm | 80 x 80 mm | 90 x 90 mm |
| Velikost pracovní nádrže (ŠxH) | 830 x 610 mm | 1040 x 780 mm | 1040 x 780 mm |
| Max. hmotnost obrobku | 500 kg | 850 kg | 850 kg |
| Obrábění pod úhlem (pracovní výška 120mm) | ±15 ° | ±15 ° | ±15 ° |
| Průměr drátu | ø 0.1 ~ ø 0.3 mm | ø 0.1 ~ ø 0.3 mm | ø 0.1 ~ ø 0.3 mm |
| Rychlost drátu (max.) | 420 mm/sec | 420 mm/sec | 420 mm/sec |
| Tah drátu | 3 ~ 23 N | 3 ~ 23 N | 3 ~ 23 N |
| Způsob obrábění | Koaxiální výplach/zaplavený | Koaxiální výplach/zaplavený | Koaxiální výplach/zaplavený |
| Vzdálenost podlaha - pracovní stůl | 900 mm | 930 mm | 930 mm |
| Velikost cívky | 8 kg | 8 kg | 8 kg |
| Rozměr stroje - včetně zdroje a nádrže (ŠxHxV) | 2020 x 2310 x 1990 mm | 2620 x 2605 x 2080 mm | 3020 x 2605 x 2540 mm |
| Zastavěný prostor | 2700 x 3080 mm | 3300 x 3395 mm | 3700 x 3395 mm |
| Hmotnost stroje (včetně zdroje) | 2750 kg | 3140 kg | 3400 kg |
| Objem vzduchu | 0.5 MPa, 30 NL/min | 0.5 MPa, 30 NL/min | 0.5 MPa, 30 NL/min |
| Příkon stroje | 3-fáze 50/60Hz 11 KVA | 3-fáze 50/60Hz 11 KVA | 3-fáze 50/60Hz 11 KVA |
| Nádrž dielektrika | VL400Q | VL600Q | VL600QH |
| Vnější rozměry (Š×H×V) | 755 x 2200 x 1,800 mm | 960 x 2430 x 1810 mm | 1360 x 2430 x 1810 mm |
| Hmotnost nádrže (prázdná) | 380 kg | 770 kg | 740 kg |
| Objem kapaliny | 590 l | 890 l | 1320 l |
| Filtrace |
2 vyměnitelné papírové filtry (vnitřně tlakovány) |
2 vyměnitelné papírové filtry (vnitřně tlakovány) |
2 vyměnitelné papírové filtry (vnitřně tlakovány) |
| Ionizátor | Pryskyřice (objem 18 litrů) | Pryskyřice (objem 18 litrů) | Pryskyřice (objem 18 litrů) |
