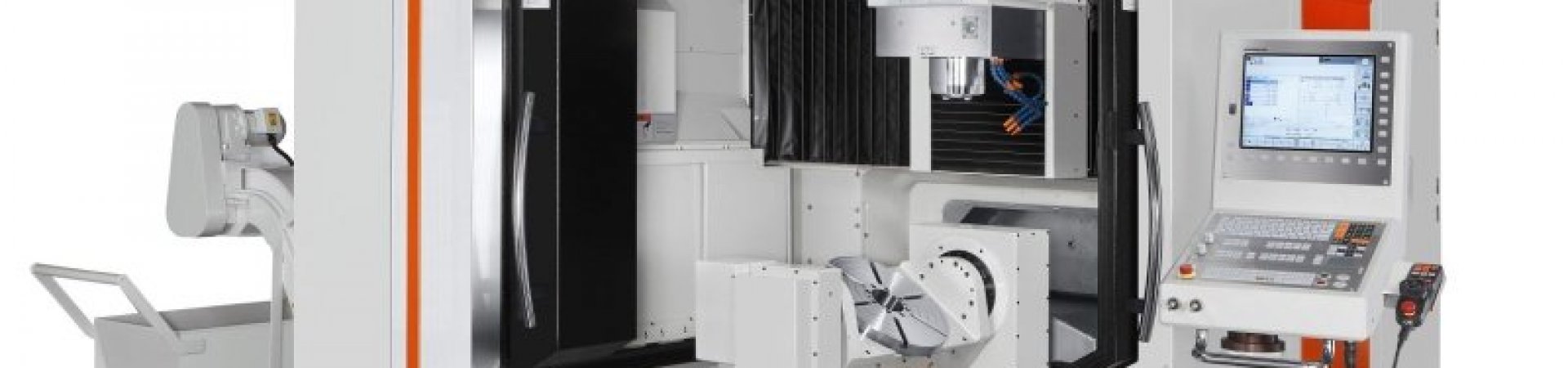

Důvody pro váš úspěch s 5-osým obráběcím centrem U400 řady U od Takumi
- Takumi je úspěšným partnerem průmyslu a výzkumu více než 30 let.
- Vývoj produktu je blízký požadavkům zákazníka a trhu.
- U400 je nejmenší model plnohodnotného 5-ti osého frézovacího centra určen pro výrobu forem.
- Servis, prodej a podpora zákazníků prostřednictvím osvědčené sítě HURCO (podporováno PLC),
- pro Českou a Slovenskou republiku zajišťuje Zenit, spol. s r.o.
- Dlouhá životnost díky nadměrným podpůrným prvkům a výběru vysoce kvalitních součástí
- Přesnost díky konstrukci portálu odolného proti zkroucení a cíleným opatřením pro odolnost vůči teplotě
- Spolehlivost procesu při dlouhodobém obrábění s konečnými výsledky na povrchu, které nevyžadují manuální přepracování
- Nejvyšší přesnost tvaru a obrysu při současném 5-osém souběžném obrábění a nejvyšší efektivita při 5-stranovém indexovém obrábění.
Extrémně tuhá a vysoce přesná mechanická konstrukce
- Rám stroje, lůžko a nosný sloup vřeteníku tvoří odlitek ze stabilizovaného Meehanitu ® GA-50, (litina sycená grafitem), jehož velmi hustá síť vnitřního žebrování zaručuje nejvyšší tuhost a dlouhodobou stabilitu.
- Meehanitová litina je v současné době nejkvalitnější konstrukční materiál určený pro stavbu strojů.
- Bohatě žebrované odlitky zajišťují vynikající parametry tlumení během vysokorychlostního obrábění a agresívního frézování.
- Dosedací plochy na všech kritických místech stroje jako je sloup, bloky lineárních ložisek, uložení lineárního vedení jsou ručně zaškrabávány a provedeny s ohledem na maximální přesnost a optimální uložení.
Mechanická přesnost
- Aby se zvýšila trvanlivost opotřebitelných dílů, Takumi sleduje filozofii generování geometrické přesnosti z mechaniky. Největší úsilí se věnuje montáži stroje, například kontaktní povrchy jsou ručně seškrábány.
- Komponenty jsou vzájemně sladěny s nejvyšší přesností a sestavovány s maximální péčí. Následná kompenzace prostřednictvím řízení stroje je tak snížena na nezbytné minimum.
Přesné Vysoce výkonné vřeteno
- Takumi U400 + U600 nabízí optimální vřeteno pro vaše požadavky
- Rychlosti vřetena od 15 000 do 24 000 (ot / min)
- Výkon 14 kW - 45 kW
- Rozhraní: SK40 BigPlus - HSK-A63
Tepelná stabilita
Abychom vám mohli nabídnout dokonalý stroj pro vaši vysoce přesnou výrobu, byla do série U důsledně implementována následující opatření:
- Chlazené a předpnuté kuličkové šrouby
- Vřetena s tepelnou kompenzací včetně senzorů.
- Frézovací vřeteno chlazené systémem „Jacket-cooling“
- Lineární pravítka
Spolehlivé výsledky
Kvalitní komponenty od známých výrobců zaručují trvanlivost a dosahují požadovaných výsledků:
- Naddimenzované vysoce přesné válečkové lineární vedení ve všech 3 osách.
- Předpjaté kuličkové šrouby pro absorpci tepelné deformace a zachování maximální přesnosti.
- 6 nebo více vodicích bloků na osu vytváří vyvážený výkon mezi dynamikou a přesností
Dynamika
- Pohyblivé mechanické prvky jsou ze své podstaty tuhé a mají sníženou hmotnost.
- Vysoce přesná lineární vedení válečků zajišťují rychlou reakci při akceleraci a zpomalení, což vede k vysoké dynamice.
- Díky velkým kontaktním plochám také zajišťují optimální rozložení zátěže na vedení. Zatížení a torzní tuhost jednotlivých os se zvyšuje na maximum.
- Snížuje opotřebení vedení a také kompenzuje vibrace při vysokých řezných silách.
- Optimální počet a umístění vodicích bloků zvyšuje tuhost a zajišťuje stálou přesnost během dlouhodobého provozu.
Plně uzavřený pracovní prostor
- Kabina stroje je vyrobena z kvalitního ocelového materiálu tak, aby odolával náporu třísek a chladící kapaliny.
- Celý stroj je uložen v boxovém provedení, což usnadňuje manipulaci se strojem a prostorové požadavky.
- Rohové provedení dveří zajišťuje bezproblémovou manipulaci s prostorově i tvarově náročnějším obrobkem.
Řídící systém
Heidenhain TNC 640 je v evropském strojírenství tradiční dílenské řízení s digitální technikou pohonu.
Řízením může být přímo programováno frézování ve třech, čtyřech nebo pěti osách.
- dialogové programování
- ISO NC programování
- FK volné programování obrysů
- rozšířené frézovací a vrtací cykly
- cykly dotykové sondy
- paralelní provoz
- integrovaný systém nápovědy
- grafická simulace
- dopředný výpočet obrysu 1024
- doba zpracování bloku 0,5 ms
- datové úložiště ≥ 21 GB
- ≥ 2 GB RAM
- 15,1‘‘ LCD displej
- nejmenší vstupní přírůstek 0,0001 mm, 0,0001°
- 2x Gigabit Ethernet adaptér
- 4x USB port
- RS-232-C & RS-422 port
- rozšířené datové rozhraní pro dálkové ovládání
