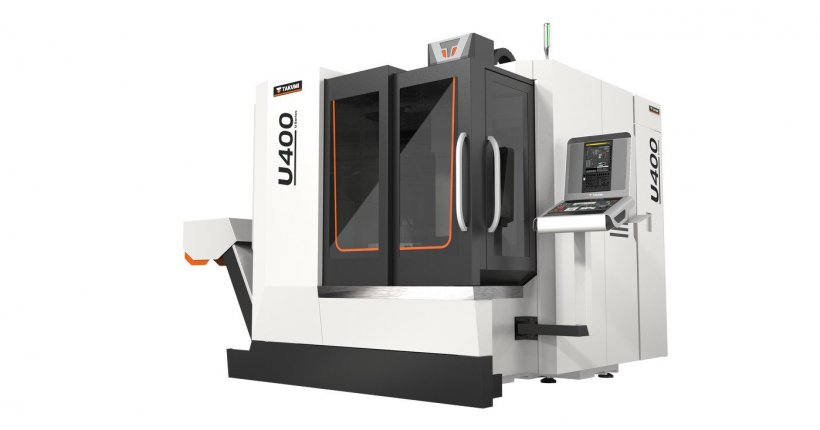

Takumi U400

Jedná se o nejmenší model 5-ti osého frézovacího centra Takumi, který dokáže obrábět simultáně ve všech osách.

Mechanická struktura s vysokou tuhostí a vysokou přesností

Hlavní mechanické struktury jsou vyrobeny z litiny Meehanite s procesem tepelného zpracování. Její vlastnosti slouží k uvolnění zbytkového napětí, aby se zajistil každý skutečný miniaturní pohyb. Díky ní se udrží dlouhodobá přesnost.

Konstrukční provedení ve tvaru krabice na nosníku, společně s žebrovým uspořádáním lineárního vedení, kombinuje rozpětí širšího sedla a zajišťuje výkonné a stabilní obrábění na vřetenu.

Konstrukce s vysoce přesnými lineárními vodicími dráhami s třemi osami válečkového typu získává rychlou odezvu při zrychlení i zpomalení a dosahuje rychlého posuvu až 32 m/min.

Předem napnuté 3osé kuličkové šrouby účinně zabrání tepelné deformaci a zaručí spolehlivou přesnost polohování.

Vysoce přesné a výkonné vřeteno

Chladicí systém na vřetenu zajišťuje teplotní stabilitu v provozu vřetena a omezuje tepelnou deformaci vřetena pro optimalizaci přesnosti obrábění.

Funkce proplachování třísek

Díky šikmé rovině na podvozku spolu s proplachovacím chladicím systémem na obou zadních stranách je odstranění třísek efektivní. Konstrukce s olejovým odstředěním – vodní nádrž s olejovým sběračkou prodlužuje životnost chladicí kapaliny.

Automatická výměna nástroje

Zásobník s dvojitým výměníkem 20 až 96 nástrojů.

TECHNICKÉ PARAMETRY

Kapacita   Jednotka U400 U600 U800 UC250 x UC320 x
  Pojezd osy X mm 580 660 800 360 440
  Pojezd osy Y mm 950 1 020 950 520 610
  Pojezd osy Z mm 500 500 750 610 520
  Vzdálenost čela vřetena od stolu mm 90 - 590 150 - 660 125 - 875 65 - 675 90 - 610
Pracovní stůl
  Rozměr stolu mm 398 600 800 250 320
  Zatížení stolu kg 250 500 1 000 100 200
  T-drážka (šířka x počet) mm 14-60° x 6 14DIN650 14 x100x 7 12-60° x 6 12-45° x 8
Vřeteno
  Typ vřetena   s přímým pohonem s přímým pohonem integrovaný pohon s přímým pohonem s přímým pohonem
  Rychlost vřetena ot/min 15 000 15 000 20 000 15 000 15 000
  Výkon vřetena kW 10/14 10/14 25/40 9/15 9/15
  Kužel vřetena   HSK63-A HSK63-A HSK63-A BBT40/SK 40 Big Plus BBT40/SK 40 Big Plus
Rychlost
  Rychloposuv os X/Y/Z m/min 36/ 36/ 36 36/ 36/ 36 48/ 48/ 48 36/ 36/ 24 36/ 36/ 24
  Pracovní posuv m/min 20/ 20/ 20 20/ 20/ 20 24/24/ 24 12/ 12/ 12 12/ 12/ 12
Otočná osa
  Velikost rotačního stolu mm 398 600 800 250 320
  Rozsah otáčení stupeň 360 360 360 360 360
  Přesnost polohování sekunda +/- 5 +/- 5 +/- 5 +/- 5 +/- 5
  Rychlost rotace ot/min 25 33 100 25 22,2
  Kroutící moment Nm 756 729 1 870 336 540
ATC & zásobník nástrojů
  Typ zásobníku   s ramenem s ramenem plochý s ramenem s ramenem
  Kapacita zásobníku ks 30 40 32 24 24
  Maximální velikost zásobníku mm 75/150 75/150 90/125 75/120 75/120
  Maximální délka zásobníku mm 300 300 300 250 250
  Maximální váha záasobníku kg 7 7 7 7 7
Instalační parametry
  Objem nádrže chladící kapaliny l 300 560 545 280 280
  Tlak vzduchu bar 6 6 6 6 6
  Spotřeba el. Energie kVA 60 60 80 40 75
  Váha stroje kg 9 500 14 000 18 000 6 700 7 100
  Rozměry stroje (délka x šířka x výška) mm 3 000 x 2 560 x 3 170 3 255 x 3 855 x 3 520 4 120 x 4 830 x 4 000 2 660 x 2160 x 3 300 2 210 x 3 035 x 3 225

PŘÍSLUŠENSTVÍ

Štandardná výbava :

  • Riadiaci systém Heidenhain TNC 640
  • U400 | U600: Priamy pohon vretena 15 000 otáčok za minútu SK40 BigPlus
  • U800: Priamy pohon vretena 15 000 otáčok za minútu HSK-A63
  • Chladiaci systém
  • Meracie systémy s lineárnou stupnicou na všetkých osiach
  • Systém kompenzácie tepelnej rozťažnosti vretena
  • Vnútorný prívod chladiacej kvapaliny cez vreteno (ICF 30 bar)
  • Preplachovanie triesky
  • Chladič vretena
  • Osvetlenie pracovného priestoru
  • Odlučovač oleja
  • Pištoľ na oplachovanie a stlačený vzduch
  • Pásový dopravník triesky a vozík na triesku
  • Rozhranie Ethernet

Opcia:

  • Systém dotykových sond na meranie obrobkov
  • Systém dotykových sond na meranie nástrojov
  • Programovateľný externý chladiaci vzduch
  • Programovateľný chladiaci vzduch cez vreteno
  • Odlučovač olejovej hmly
  • Obtokový filtračný systém
