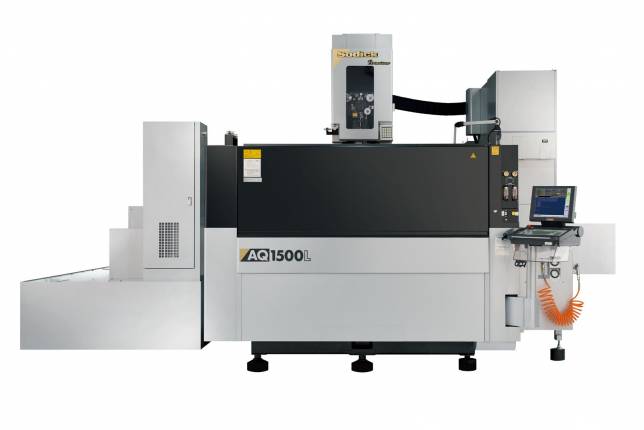

Sodick AQ1500L

Společnost Sodick nyní vyvinula ještě větší elektroerozivní drátovou řezačku s lineárními pohony; v sortimentu je nyní k dispozici model AQ1500L Premium.

Stroj se vyznačuje veškerou přesností a kvalitou, kterou od společnosti Sodick očekáváte. Vysoká rychlost, přesnost a preciznost s lineárními motory a navíc komunikační technologie 1Gbit/s. Standardně umožňuje opracování obrobku o výšce až 600 mm.

Nové dimenze tváření a obrábění | MM Průmyslové spektrum (mmspektrum.com)

Pro dosažení optimálních obráběcích výkonů je nutno udržovat okolní teplotu 22°C +- 2°C.

TECHNICKÉ PARAMETRY

STROJ	AQ 1200L	AQ 1500L
Pojezd os X, Y, Z	1200 x 800 x 400 mm	1500 x 1000 x 600 mm
Pojezd os U, V	1220 x 820 mm	1520 x 1020 mm
Velikost pracovní nádrže (ŠxH)	1824 x 1400 mm	2124 x 1600 mm
Max. hmotnost obrobku	4000 kg	8000 kg
Obrábění pod úhlem (pracovní výška 120mm)	±30 °	±30 °
Průměr drátu	ø 0.15 ~ ø 0.33 mm	ø 0.15 ~ ø 0.33 mm
Rychlost drátu (max.)	420 mm/sec	420 mm/sec
Tah drátu	3 ~ 23 N	3 ~ 23 N
Způsob obrábění	Koaxiální výplach/zaplavený	Koaxiální výplach/zaplavený
Vzdálenost podlaha - pracovní stůl	1200 mm	1200 mm
Velikost cívky	20 kg	20 kg
Rozměr stroje - včetně zdroje a nádrže (ŠxHxV)	4100 x 3870 x 2490 mm	5600 x 4435 x 2930 mm
Zastavěný prostor	5200 x 5200 mm	6700 x 5765 mm
Hmotnost stroje (včetně zdroje)	11000 kg	15000 kg
Objem vzduchu	0.5 MPa, 30 NL/min	0.5 MPa, 30 NL/min
Příkon stroje	3-fáze 50/60Hz 15 KVA	3-fáze 50/60Hz 18 KVA

Nádrž dielektrika	AQ 1200L	AQ 1500L
Objem kapaliny	3000 l	5000 l
Filtrace	4 vyměnitelné papírové filtry (vnitřně tlakovány)	4 vyměnitelné papírové filtry (vnitřně tlakovány)
Ionizátor	Pryskyřice (objem 18 litrů)	Pryskyřice (objem 18 litrů)

PŘÍSLUŠENSTVÍ

Standardní výbava

10letá záruka na přesnost polohování
Lineární pohon motoru (osy X, Y, U, V)
Vysokorychlostní obvod bez elektrolýzy (pouze voda)
Jednotka pro kónický řez
Kontrola v rozích
Energeticky úsporný obvod
Dielektrická chladicí jednotka
AWT (automatický navlékač drátu)
Super PIKA O/W
Napínací servo
FT II (funkce jemného sběru)
Stabilizátor napětí
Aktivní restart napájení (UPS)
Lineární stupnice (osy X,Y,U,V)
Eco-Cut O (pouze olejový model)
Křížové vedení válečků
Tepelně stabilní konstrukce stroje
Napájení LP2W
Třístranná automatická dvířka nádrže
Pracovní stůl se 3 rámy
Keramické komponenty
Inteligentní Q3vic EDW
Komunikační technologie 1Gbit/sec
Rozhraní LAN
Port USB
15" obrazovka TFT
Pracovní světlo

Opce

Osciloskop
Vlastní barva
Simultání 6/8 osé obrábění
