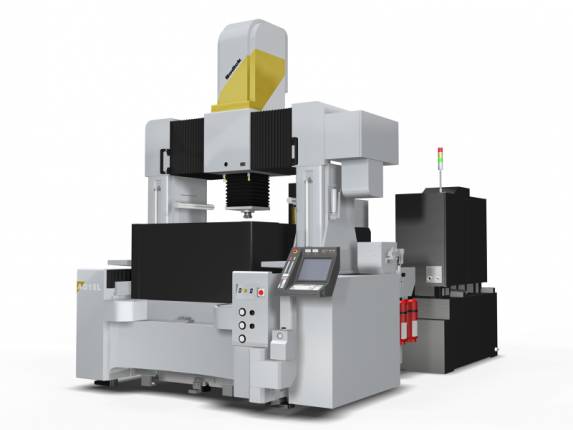

Sodick AQ15L

Velká EDM hloubička poháněná lineárním motorem

Velká EDM hloubička je určená pro efektivní výrobu velkých forem, například automobilových dílů a velkých plochých zobrazovacích panelů, a umožňuje plné využití vysokorychlostního a vysoce přesného obrábění.

Pro dosažení optimálních obráběcích výkonů je nutno udržovat okolní teplotu 22°C +- 2°C.



TECHNICKÉ PARAMETRY

STROJ AQ 15L AQ 20L
Pojezd os X, Y, Z 900 x 1 500 (+500) x 600 mm 1 200 x 2 000 x 600 mm
Velikost keramického stolu (ŠxH) 1 000 x 2 000 mm 1 500 x 2 000 mm
Velikost pracovní nádrže (ŠxHxV) 1 400 x 2 500 x 800 mm 1 900 x 2 590 x 800 mm
Max. hmotnost obrobku 10 000 kg 10 000 kg
Max. hmotnost elektrody 100 kg 100 kg
Hladina kapaliny v pracovní nádrži (min. - max.) 400 - 750 mm 400 - 750 mm
Objem pracovní nádrže 3 000 l 4 000 l
Vzdálenost od stolu k elektrodě EROWA COMBI 600 - 1 200 mm 600 - 1 200 mm
Vzdálenost od stolu k elektrodě EROWA ITS 600 - 1 200 mm 600 - 1 200 mm
Vzdálenost od stolu k elektrodě 3R COMBI 583 - 1 183 mm 583 - 1 183 mm
Vzdálenost od stolu k elektrodě 3R MACRO 583 - 1 183 mm 583 - 1 183 mm
Vzdálenost podlaha - pracovní stůl 1 000 mm 1 000 mm
Rozměr stroje - včetně zdroje a nádrže (ŠxHxV) 3 050 x 5 180 x 4 220 mm 3 550 x 5 785 x 4 220 mm
Zastavěný prostor 4 100 x 6 800 mm 4 600 x 7 250 mm
Hmotnost stroje (včetně zdroje) 18 000 kg 22 000 kg
Tlak vzduchu 0.65 MPa 0.65 MPa
Příkon stroje 3-fáze 50/60Hz 16 KVA 3-fáze 50/60Hz 23 KVA

Nádrž dielektrika AQ 15L AQ 20L
Velikost nádrže dielektrika (ŠxHxV) 3 050 x 2 050 x 2 550 mm 3 340 x 2 450 x 2 550 mm
Hmotnost prázdné nádrže dielektrika 2 200 kg 3 400 kg
Objem dielektrika 4 500 l 6 000 l
Filtrace

12 vyměnitelných papírových filtrů

(vnitřně tlakovány)

12 vyměnitelných papírových filtrů

(vnitřně tlakovány)
