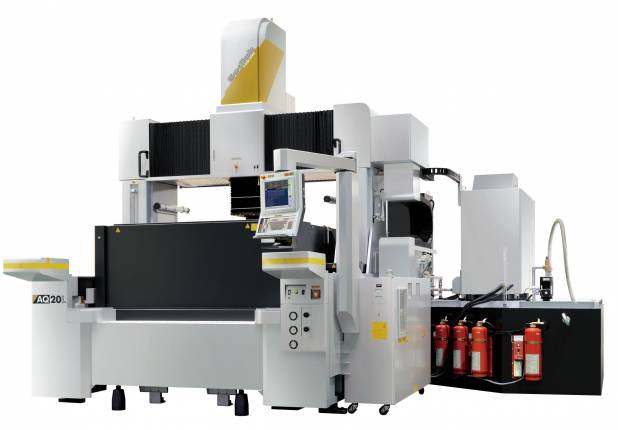

Sodick AQ20L

XXXL EDM hloubička poháněná lineárním motorem

Hloubička Sodick AQ20L je určená pro efektivní obrábění ještě větších obrobků než doposud. Její pracovní nádrž je oddělená od samotného stroje. Hmotnost obráběného kusu tím pádem nemá žádný vliv na rychlost pohybu lineárních motorů a tím je zajištěno maximální využití výhod tohoto systému.

Pro dosažení optimálních obráběcích výkonů je nutno udržovat okolní teplotu 22°C +- 2°C.



TECHNICKÉ PARAMETRY

STROJ AQ 15L AQ 20L
Pojezd os X, Y, Z 900 x 1 500 (+500) x 600 mm 1 200 x 2 000 x 600 mm
Velikost keramického stolu (ŠxH) 1 000 x 2 000 mm 1 500 x 2 000 mm
Velikost pracovní nádrže (ŠxHxV) 1 400 x 2 500 x 800 mm 1 900 x 2 590 x 800 mm
Max. hmotnost obrobku 10 000 kg 10 000 kg
Max. hmotnost elektrody 100 kg 100 kg
Hladina kapaliny v pracovní nádrži (min. - max.) 400 - 750 mm 400 - 750 mm
Objem pracovní nádrže 3 000 l 4 000 l
Vzdálenost od stolu k elektrodě EROWA COMBI 600 - 1 200 mm 600 - 1 200 mm
Vzdálenost od stolu k elektrodě EROWA ITS 600 - 1 200 mm 600 - 1 200 mm
Vzdálenost od stolu k elektrodě 3R COMBI 583 - 1 183 mm 583 - 1 183 mm
Vzdálenost od stolu k elektrodě 3R MACRO 583 - 1 183 mm 583 - 1 183 mm
Vzdálenost podlaha - pracovní stůl 1 000 mm 1 000 mm
Rozměr stroje - včetně zdroje a nádrže (ŠxHxV) 3 050 x 5 180 x 4 220 mm 3 550 x 5 785 x 4 220 mm
Zastavěný prostor 4 100 x 6 800 mm 4 600 x 7 250 mm
Hmotnost stroje (včetně zdroje) 18 000 kg 22 000 kg
Tlak vzduchu 0.65 MPa 0.65 MPa
Příkon stroje 3-fáze 50/60Hz 16 KVA 3-fáze 50/60Hz 23 KVA

Nádrž dielektrika AQ 15L AQ 20L
Velikost nádrže dielektrika (ŠxHxV) 3 050 x 2 050 x 2 550 mm 3 340 x 2 450 x 2 550 mm
Hmotnost prázdné nádrže dielektrika 2 200 kg 3 400 kg
Objem dielektrika 4 500 l 6 000 l
Filtrace

12 vyměnitelných papírových filtrů

(vnitřně tlakovány)

12 vyměnitelných papírových filtrů

(vnitřně tlakovány)
