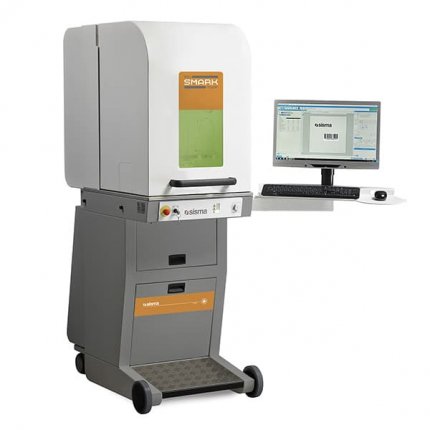

Big Smark

Laserový značkovací a gravírovací systém se základnou.

Všestrannost:
Díky pokročilým funkcím laserového zdroje lze gravírování, značení a řezání provádět v souladu s nejvyššími technickými standardy. Big Smark lze vybavit veškerým příslušenstvím SISMA, systémem koaxiálního vidění (CVS) a softwarem Pattern Matching.

Praktické aplikace:
Pracovní komora o rozměrech 500 x 500 mm (maximální výška dílu 530 mm s ohniskovou vzdáleností F100) je otevřená ze tří stran pro snadný přístup.

Digitální pokrok:
Integrovaný software, kompletně vyvinutý společností SISMA, je ideálním řešením pro správu souborů a definici parametrů, a to i pro složité obrábění.

Technické parametry
Katalog

TECHNICKÉ PARAMETRY

	200F EP	500F EP	700F EP	3000F	7000F	1000F EP
Active material	Yb	Yb	Yb	Yb	Yb	Yb
Priemerný výkon	1059-1064 nm	1059-1064 nm	1059-1064 nm	1080-1095 nm	1080-1095 nm	1059-1064 nm
Vlnová dĺžka	20 W	50W	70W	30W	55W	100W
Pracovná frekvencia	1÷1000kHz	1÷1000kHz	1÷1000kHz	30÷80kHz	70÷140kHz	1÷4166kHz
Trvanie impulzu	6-500 ns	6-500 ns	9-500 ns	50-200 ns	50-200 ns	6-2020 ns
Maximálny výkon	>10 Kw	>10 Kw	>10 Kw	8,5 Kw	>10 Kw	14 Kw
Energia impulzu	0,03-1 Mj	0,03-1 Mj	0,03-1 Mj	1 Mj	0,8 Mj	0,03-1,3mJ
Kvalita lúča	˂1,6	˂1,6	˂1,6	˂1,6	˂1,6	˂1,6
Chladiaci systém	Vzduch	Vzduch	Vzduch	Vzduch	Vzduch	Vzduch
Zdvih osi Z	380 mm	380 mm	380 mm	380 mm	380 mm	380 mm
Presnosť osi Z	0,05mm	0,05mm	0,05mm	0,05mm	0,05mm	0,05mm
Opakovateľnosť	0,02mm	0,02mm	0,02mm	0,02mm	0,02mm	0,02mm
Max hmotnosť kusu	50kg	50kg	50kg	50kg	50kg	50kg
Zdroj napájania	230V±15% 50/60 Hz 1pH CEE 16A socket/pres	230V±15% 50/60 Hz 1pH CEE 16A socket/pres	230V±15% 50/60 Hz 1pH CEE 16A socket/pres	230V±15% 50/60 Hz 1pH CEE 16A socket/pres	230V±15% 50/60 Hz 1pH CEE 16A socket/pres	230V±15% 50/60 Hz 1pH CEE 16A socket/pres
Absorpcia energie	0,8 Kw	0,8 Kw	0,8 Kw	0,8 Kw	0,8 Kw	0,8 Kw
Rozmery (DxHxŠ)	655mm(1357mm s konzolou)x1171x1762(2137 s otvorenými dverami	655mm(1357mm s konzolou)x1171x1762(2137 s otvorenými dverami	655mm(1357mm s konzolou)x1171x1762(2137 s otvorenými dverami	655mm(1357mm s konzolou)x1171x1762(2137 s otvorenými dverami	655mm(1357mm s konzolou)x1171x1762(2137 s otvorenými dverami	655mm(1357mm s konzolou)x1171x1762(2137 s otvorenými dverami
Hmotnosť	240kg	240kg	240kg	240kg	240kg	240kg

katalog

prospekt ke stažení PDF
