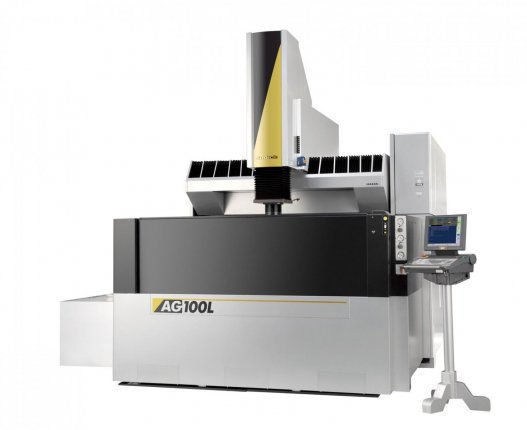

Sodick AG100L

Nejrychlejší EDM hloubička dutin s velkou přesnosti obrábění obrobků do 5000 kg

“AG 100L” je největší EDM hloubička z řady AG od firmy Sodick. Je vhodná pro hloubení velkých obrobků ve velmi krátkém čase, díky vlastním technologiím, které vyvinula firma Sodick.

Tato série využívá technologii lineárního pohonu a zjednodušené řídící mechanismy, které poskytují přímé spojení mezi pohonem a řízením. To umožňuje maximálně rychlou reakci servořízení a vždy optimální jiskřiště.

Pro dosažení optimálních obráběcích výkonů je nutno udržovat okolní teplotu 22°C +- 2°C.



TECHNICKÉ PARAMETRY

STROJ AG 40L AG 60L AG 80L AG 80L LST AG 100L
Pojezd os X, Y, Z 400 x 300 x 270 mm 600 x 420 x 370 mm 850 x 520 x 420 mm 850 x 520 x 420 mm 1 200 x 650 x 500 mm
Velikost keramického stolu (ŠxH) 600 x 400 mm 750 x 550 mm 1 100 x 700 mm 1 200 x 700 mm 1 600 x 1 000 mm
Velikost pracovní nádrže (ŠxHxV) 750 x 620 x 350 mm 950 x 740 x 450 mm 1 400 x 950 x 500 mm 1 800 x 1 000 x 550 mm 2 100 x 1 250 x 650 mm
Max. hmotnost obrobku 550 kg 1 500 kg 3 000 kg 3 000 kg 5 000 kg
Max. hmotnost elektrody 50 kg 50 kg 100 kg 100 kg 100 kg
Hladina kapaliny v pracovní nádrži (min. - max.) 100 - 300 mm 150 - 400 mm 150 - 450 mm 225 - 500 mm 325 - 600 mm
Objem pracovní nádrže 190 l 330 l 690 l 1 070 l 1 725 l
Vzdálenost od stolu k elektrodě EROWA COMBI 150 - 420 mm 200 - 570 mm 250 - 670 mm 250 - 670 mm 350 - 850 mm
Vzdálenost od stolu k elektrodě EROWA ITS 150 - 420 mm 200 - 570 mm 250 - 670 mm 250 - 670 mm 350 - 850 mm
Vzdálenost od stolu k elektrodě 3R COMBI 133 - 403 mm 183 - 553 mm 233 - 653 mm 233 - 653 mm 333 - 833 mm
Vzdálenost od stolu k elektrodě 3R MACRO 133 - 403 mm 183 - 553 mm 233 - 653 mm 233 - 653 mm 333 - 833 mm
Vzdálenost podlaha - pracovní stůl 830 mm 850 mm 840 mm 840 mm 940 mm
Rozměr stroje - včetně zdroje a nádrže (ŠxHxV) 1 662 x 2 490 x 2 330 mm 1 852 x 2 825 x 2 570 mm 2 060 x 3 195 x 2 900 mm 2 375 x 3 560 x 2 900 mm 3 820 x 4 200 x 3 340 mm
Zastavěný prostor 2 400 x 3 350 mm 2 600 x 3 750 mm 3 100 x 4 500 mm 4 200 x 4 600 mm 4 850 x 5 200 mm
Hmotnost stroje (včetně zdroje) 4 100 kg 5 350 kg 9 000 kg 9 800 kg 12 500 kg
Tlak vzduchu 0.65 MPa 0.65 MPa 0.65 MPa 0.65 MPa 0.65 Mpa
Příkon stroje 3-fáze 50/60Hz 10 KVA 3-fáze 50/60Hz 10 KVA 3-fáze 50/60Hz 18 KVA 3-fáze 50/60Hz 18 KVA 3-fáze 50/60Hz 18 KVA

Nádrž dielektrika AG 40L AG 60L AG 80L AG 80L LST AG 100L
Celkový objem dielektrika 285 l 465 l 835 l
Požadované množství 330 l 560 l 980 l 1 730 l 2 770 l
Filtrace

2 vyměnitelné papírové filtry

(vnitřně tlakovány)

4 vyměnitelné papírové filtry

(vnitřně tlakovány)

4 vyměnitelné papírové filtry

(vnitřně tlakovány)

6 vyměnitelných papírových filtrů

(vnitřně tlakovány)

(vnitřně tlakovány)
