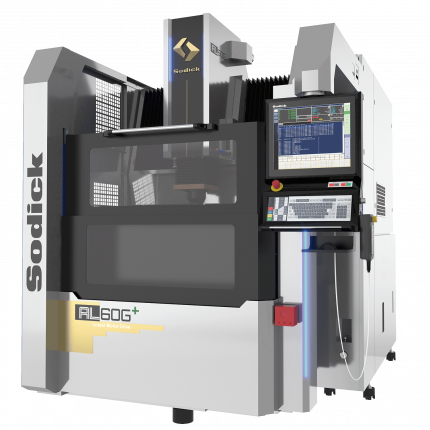

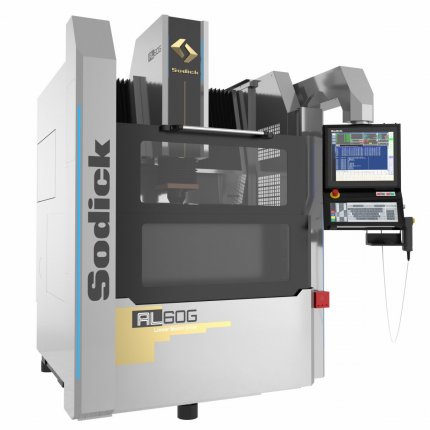

AL60G je další populární EDM hloubička z řady Sodick realizující vysokorychlostní a velmi přesné obrábění.
Tato série využívá technologii lineárního pohonu a zjednodušené řídící mechanismy, které poskytují přímé spojení mezi pohonem a řízením. To umožňuje maximálně rychlou reakci servořízení a vždy optimální jiskřiště.
Pro dosažení optimálních obráběcích výkonů je nutno udržovat okolní teplotu 22°C +- 2°C.
| STROJ | AL 40G | AL 60G | AL 80G | AG 100L | AG 200L |
|---|---|---|---|---|---|
| Pojezd os X, Y, Z | 400 x 300 x 270 mm | 600 x 420 x 370 mm | 850 x 520 x 420 mm | 1 200 x 650 x 500 mm | 2 000 x 1 200 x 800 mm |
| Velikost keramického stolu (ŠxH) | 600 x 400 mm | 750 x 550 mm | 1 100 x 700 mm | 1 600 x 1 000 mm | 2 500 x 1 550 mm |
| Velikost pracovní nádrže (ŠxHxV) | 750 x 620 x 350 mm | 950 x 740 x 450 mm | 1 400 x 950 x 500 mm | 2 100 x 1 250 x 650 mm | 3 000 x 1 800 x 1 150 mm |
| Max. hmotnost obrobku | 550 kg | 1 500 kg | 3 000 kg | 5 000 kg | 10 000 kg |
| Max. hmotnost elektrody | 50 kg | 50 kg | 100 kg | 100 kg | 100 kg |
| Hladina kapaliny v pracovní nádrži (min. - max.) | 100 - 300 mm | 150 - 400 mm | 150 - 450 mm | 325 - 600 mm | 520 - 950 mm |
| Objem pracovní nádrže | 190 l | 330 l | 690 l | 1 725 l | 6 300 l |
| Vzdálenost od stolu k elektrodě EROWA COMBI | 150 - 420 mm | 200 - 570 mm | 250 - 670 mm | 350 - 850 mm | ? mm |
| Vzdálenost od stolu k elektrodě EROWA ITS | 150 - 420 mm | 200 - 570 mm | 250 - 670 mm | 350 - 850 mm | ? mm |
| Vzdálenost od stolu k elektrodě 3R COMBI | 133 - 403 mm | 183 - 553 mm | 233 - 653 mm | 333 - 833 mm | ? mm |
| Vzdálenost od stolu k elektrodě 3R MACRO | 133 - 403 mm | 183 - 553 mm | 233 - 653 mm | 333 - 833 mm | ? mm |
| Vzdálenost podlaha - pracovní stůl | 830 mm | 850 mm | 840 mm | 940 mm | 1 440 mm |
| Rozměr stroje - včetně zdroje a nádrže (ŠxHxV) | 1 675 x 2 600 x 2 330 mm | 1 875 x 2 930 x 2 570 mm | 2 150 x 3 300 x 2 900 mm | 3 820 x 4 200 x 3 340 mm | 4 770 x 5 220 x 4 605 mm |
| Zastavěný prostor | 2 525 x 3 535 mm | 2 600 x 3 850 mm | 3 100 x 4 570 mm | 4 850 x 5 200 mm | 4 770 x 5 200 mm |
| Hmotnost stroje (včetně zdroje) | 4 100 kg | 5 350 kg | 9 800 kg | 12 500 kg | 19 000 kg |
| Tlak vzduchu | 0.65 MPa | 0.65 MPa | 0.65 MPa | 0.65 MPa | 0.65 Mpa |
| Příkon stroje | 3-fáze 50/60Hz 10 KVA | 3-fáze 50/60Hz 10 KVA | 3-fáze 50/60Hz 18 KVA | 3-fáze 50/60Hz 18 KVA | 3-fáze 50/60Hz 18 KVA |
| Nádrž dielektrika | AL 40G | AL 60G | AL 80G | AG 100L | AG 200L |
| Celkový objem dielektrika | 285 l | 465 l | 845 l | ||
| Požadované množství | 330 l | 560 l | 1 000 l | 2 770 l | 7 000 l |
| Filtrace |
2 vyměnitelné papírové filtry (vnitřně tlakovány) |
2 vyměnitelné papírové filtry (vnitřně tlakovány) |
4 vyměnitelné papírové filtry (vnitřně tlakovány) |
4 vyměnitelné papírové filtry (vnitřně tlakovány) |
6 vyměnitelných papírových filtrů (vnitřně tlakovány) |
Standardní výbava
Opce
