Sodick AL80G

Nejrychlejší EDM hloubička dutin s velkou přesnosti obrábění obrobků do 3000 kg

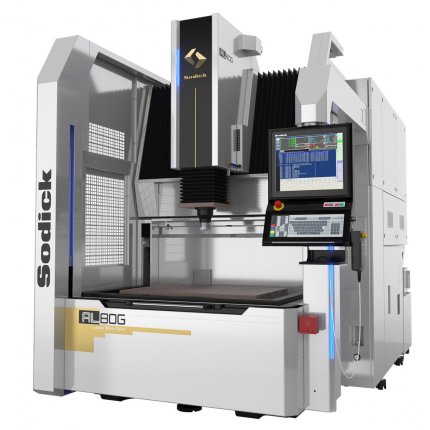

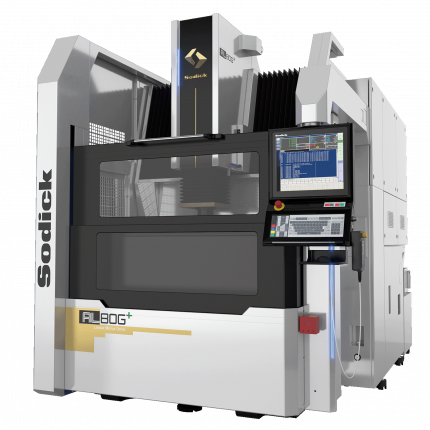

“AL 80G” je největší EDM hloubička z řady AL od firmy Sodick. Je vhodná pro hloubení velkých obrobků ve velmi krátkém čase, díky vlastním technologiím, které vyvinula firma Sodick.

Tato série využívá technologii lineárního pohonu a zjednodušené řídící mechanismy, které poskytují přímé spojení mezi pohonem a řízením. To umožňuje maximálně rychlou reakci servořízení a vždy optimální jiskřiště.

Sodick's AL80G Large-Capacity Die Sinking EDM machine (youtube.com)

Pro dosažení optimálních obráběcích výkonů je nutno udržovat okolní teplotu 22°C +- 2°C.



TECHNICKÉ PARAMETRY

STROJ AL 40G AL 60G AL 80G AG 100L AG 200L
Pojezd os X, Y, Z 400 x 300 x 270 mm 600 x 420 x 370 mm 850 x 520 x 420 mm 1 200 x 650 x 500 mm 2 000 x 1 200 x 800 mm
Velikost keramického stolu (ŠxH) 600 x 400 mm 750 x 550 mm 1 100 x 700 mm 1 600 x 1 000 mm 2 500 x 1 550 mm
Velikost pracovní nádrže (ŠxHxV) 750 x 620 x 350 mm 950 x 740 x 450 mm 1 400 x 950 x 500 mm 2 100 x 1 250 x 650 mm 3 000 x 1 800 x 1 150 mm
Max. hmotnost obrobku 550 kg 1 500 kg 3 000 kg 5 000 kg 10 000 kg
Max. hmotnost elektrody 50 kg 50 kg 100 kg 100 kg 100 kg
Hladina kapaliny v pracovní nádrži (min. - max.) 100 - 300 mm 150 - 400 mm 150 - 450 mm 325 - 600 mm 520 - 950 mm
Objem pracovní nádrže 190 l 330 l 690 l 1 725 l 6 300 l
Vzdálenost od stolu k elektrodě EROWA COMBI 150 - 420 mm 200 - 570 mm 250 - 670 mm 350 - 850 mm ? mm
Vzdálenost od stolu k elektrodě EROWA ITS 150 - 420 mm 200 - 570 mm 250 - 670 mm 350 - 850 mm ? mm
Vzdálenost od stolu k elektrodě 3R COMBI 133 - 403 mm 183 - 553 mm 233 - 653 mm 333 - 833 mm ? mm
Vzdálenost od stolu k elektrodě 3R MACRO 133 - 403 mm 183 - 553 mm 233 - 653 mm 333 - 833 mm ? mm
Vzdálenost podlaha - pracovní stůl 830 mm 850 mm 840 mm 940 mm 1 440 mm
Rozměr stroje - včetně zdroje a nádrže (ŠxHxV) 1 675 x 2 600 x 2 330 mm 1 875 x 2 930 x 2 570 mm 2 150 x 3 300 x 2 900 mm 3 820 x 4 200 x 3 340 mm 4 770 x 5 220 x 4 605 mm
Zastavěný prostor 2 525 x 3 535 mm 2 600 x 3 850 mm 3 100 x 4 570 mm 4 850 x 5 200 mm 4 770 x 5 200 mm
Hmotnost stroje (včetně zdroje) 4 100 kg 5 350 kg 9 800 kg 12 500 kg 19 000 kg
Tlak vzduchu 0.65 MPa 0.65 MPa 0.65 MPa 0.65 MPa 0.65 Mpa
Příkon stroje 3-fáze 50/60Hz 10 KVA 3-fáze 50/60Hz 10 KVA 3-fáze 50/60Hz 18 KVA 3-fáze 50/60Hz 18 KVA 3-fáze 50/60Hz 18 KVA

Nádrž dielektrika AL 40G AL 60G AL 80G AG 100L AG 200L
Celkový objem dielektrika 285 l 465 l 845 l
Požadované množství 330 l 560 l 1 000 l 2 770 l 7 000 l
Filtrace

2 vyměnitelné papírové filtry

(vnitřně tlakovány)

2 vyměnitelné papírové filtry

(vnitřně tlakovány)

4 vyměnitelné papírové filtry

(vnitřně tlakovány)

4 vyměnitelné papírové filtry

(vnitřně tlakovány)

6 vyměnitelných papírových filtrů

(vnitřně tlakovány)

PŘÍSLUŠENSTVÍ

Standardní výbava

  • 10letá záruka na přesnost polohování
  • Lineární motor (osa X/Y/Z)
  • Absolutní lineární odměřování (osa X/Y/Z)
  • Keramické součásti
  • Řídicí jednotka pohybu SMC
  • Chladicí jednotka lineárních motorů
  • Jednotka chlazení dielektrické kapaliny
  • Obvod SVC
  • "SGF4" nano-výbojová jednotka
  • TMM4
  • Dokončovací obvod BSN4
  • Řídicí jednotka SP
  • 19" barevná obrazovka TFT
  • Inteligentní Q³vic EDM
  • Dálkový ovladač
  • Software LN Professional AI pro optimální vyhodnocení podmínek
  • Automatické třístranné dveře pracovního prostoru
  • Upínací sklíčidlo
  • Rozhraní LAN
  • USB port
  • Pracovní světlo

Opce

  • Osa C SEC10 (20 ot./min.)
  • Jednotka ATC (6, 12, 16, 32 stanic)
  • SCF72P Vysoce přesná rotační hlava (2000 ot./min.)
  • Boosetr 40A
  • Snížení prac. stolu 50 mm (volitelná výbava z výroby)
  • Osciloskop
  • Aktivní restart napájení (UPS)
  • Automatizační systém
  • Simultánní řízení 8 os SP-E (volitelná výbava z výroby)
  • Vlastní barva
