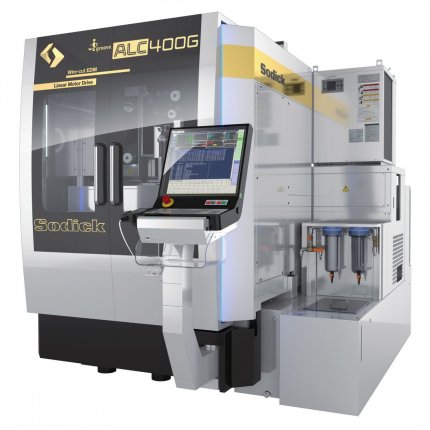

Sodick ALC400G iGroove

Na základě nejnovějších digitálních inovací v technologiích generátoru a využití pokročilých materiálů elektrod, ukazuje nová řada strojů značné pokroky v rychlosti řezání, přesnosti a kvalitě povrchu. Těchto skvělých výsledků bylo možno dosáhnout díky 15-ti leté zkušenosti s lineárními technologiemi Sodick.

Pro využití všech výhod, které nabízí digitální Smart Puls generátor a systém lineárních pohonů firmy Sodick, byl nutný nový návrh konstrukce stroje. Výsledkem je nový a plně uzavřený stroj, který navíc využívá nové moderní rozhraní v podobě 19“ barevného dotykového displeje.

Nová řada drátových řezaček iGroove nabízí patentovanou technologii rotace drátu. Rotace drátu je aktivní od druhého řezu, kdy stroj automaticky zvolí dle ofsetových podmínek rotaci ve směru, nebo proti směru hodinových ručiček. Funkcí rotace drátu dosáhneme menší spotřebu drátu, zlepšení kvality povrchu a vylepšenou geometrickou přesnost.

Pro dosažení optimálních obráběcích výkonů je nutno udržovat okolní teplotu 22°C +- 2°C.

TECHNICKÉ PARAMETRY

STROJ ALC 400G iG+E ALC 600G iG+E ALC 800G iG+E ALC 800GH
Pojezd os X, Y, Z 400 x 300 x 250 mm 600 x 400 x 350 mm 800 x 600 x 500 mm 800 x 600 x 800 mm
Pojezd os U, V 150 x 150 mm 150 x 150 mm 200 x 200 mm 200 x 200 mm
Velikost pracovní nádrže (ŠxH) 850 x 610 mm 1050 x 710 mm 1500 x 1040 mm 1500 x 1040 mm
Max. hmotnost obrobku 500 kg 1000 kg 3000 kg 3000 kg
Obrábění pod úhlem (pracovní výška 120mm) ±25 ° ±25 ° ±25 ° ±30 °
Průměr drátu ø 0.1 ~ ø 0.3 mm ø 0.1 ~ ø 0.3 mm ø 0.1 ~ ø 0.3 mm ø 0.2 ~ ø 0.3 mm
Rychlost drátu (max.) 420 mm/sec 420 mm/sec 420 mm/sec 420 mm/sec
Tah drátu 3 ~ 23 N 3 ~ 23 N 3 ~ 23 N 3 ~ 23 N
Způsob obrábění Koaxiální výplach/zaplavený Koaxiální výplach/zaplavený Koaxiální výplach/zaplavený Koaxiální výplach/zaplavený
Vzdálenost podlaha - pracovní stůl 995 mm 995 mm 995 mm 1150 mm
Max. velikost cívky 20 kg 20 kg 20 kg 20 kg
Rozměr stroje - včetně zdroje a nádrže (ŠxHxV) 2190 x 2590 x 2230 mm 2575 x 2945 x 2345 mm 3395 x 3640 x 2780 mm 4170 x 3590 x 3410 mm
Zastavěný prostor 3425 x 3850 mm 3860 x 4245 mm 4675 x 5050 mm 4800 x 4900 mm
Hmotnost stroje (včetně zdroje) 3400 kg 4600 kg 6000 kg 6600 kg
Objem vzduchu 0.5 MPa, 30 NL/min 0.5 MPa, 30 NL/min 0.5 MPa, 30 NL/min 0.5 MPa, 30 NL/min
Příkon stroje 3-fáze 50/60Hz 13 KVA 3-fáze 50/60Hz 13 KVA 3-fáze 50/60Hz 13 KVA 3-fáze 50/60Hz 13 KVA

Nádrž dielektrika ALC 400G iG+E ALC 600G iG+E ALC 800G iG+E ALC 800GH
Vnější rozměry (Š×H) 775 x 2250 mm 870 x 2605 mm 1505 x 3060 mm 2280 x 3150 mm
Hmotnost nádrže (prázdná) 450 kg 500 kg 800 kg 1100 kg
Objem kapaliny 790 l 1000 l 1500 l 2500 l
Filtrace

4 vyměnitelné papírové filtry

(vnitřně tlakovány)

4 vyměnitelné papírové filtry

(vnitřně tlakovány)

4 vyměnitelné papírové filtry

(vnitřně tlakovány)

4 vyměnitelné papírové filtry

(vnitřně tlakovány)

Ionizátor Pryskyřice (objem 18 litrů) Pryskyřice (objem 18 litrů) Pryskyřice (objem 18 litrů) Pryskyřice (objem 18 litrů)

PŘÍSLUŠENSTVÍ

Standardní výbava

  • 10letá záruka na přesnost polohování
  • Lineární motor (osy X, Y, U, V)
  • Absolutní lineární pravítka (osy X, Y, U, V)
  • Keramická pracovní zóna
  • Dálkový ovladač
  • Třístranná pracovní nádrž - automaticky ovládaná
  • Vylepšené jednoduché ovládání
  • Funkce rotace drátu i-Groove
  • Pokročilá regulace napětí drátu
  • Čtyřnásobný filtrační systém
  • Generátor SPW
  • SODICK Fine Corner Control
  • Obvod pro úsporu energie
  • Digitální systém PIKA W Plus pro super povrchovou úpravu
  • Technologie StepCut
  • Automatická kontrola hladiny vody
  • Pevná tryska AWT (automatické navlékání drátu)
  • Odstraňovač konců drátu
  • Chladicí jednotka dielektrika
  • Stabilizátor napětí
  • Rozhraní LAN
  • 19" barevná obrazovka TFT
  • Inteligentní Q3vic EDW - programování přímo na stroji z 3D modelů
  • Antivirový software
  • Port USB
  • Pracovní světlo
  • Vestavěný 20kg podavač drátu
