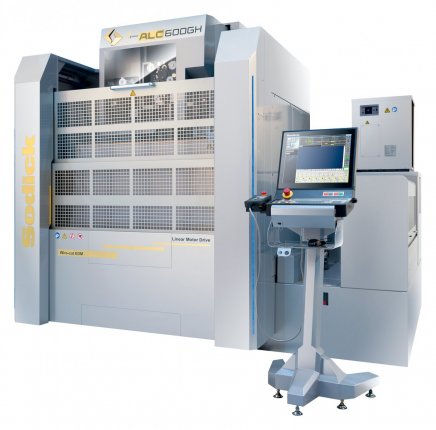

Sodick ALC600GH

Na základě nejnovějších digitálních inovací v technologiích generátoru a využití pokročilých materiálů elektrod, ukazuje nová řada strojů značné pokroky v rychlosti řezání, přesnosti a kvalitě povrchu. Těchto skvělých výsledků bylo možno dosáhnout díky 15-ti leté zkušenosti s lineárními technologiemi Sodick.

Pro využití všech výhod, které nabízí digitální Smart Puls generátor a systém lineárních pohonů firmy Sodick, byl nutný nový návrh konstrukce stroje. Výsledkem je nový a plně uzavřený stroj, který navíc využívá nové moderní rozhraní v podobě 19“ barevného dotykového displeje.

TECHNICKÉ PARAMETRY

STROJ ALC 600GH
Pojezd os X, Y, Z 600 x 400 x 500 mm
Pojezd os U, V 150 x 150 mm
Velikost pracovní nádrže (ŠxH) 1050 x 710 mm
Max. hmotnost obrobku 1000 kg
Obrábění pod úhlem (pracovní výška 120mm) ±25 °
Průměr drátu ø 0.1 ~ ø 0.3 mm
Rychlost drátu (max.) 420 mm/sec
Tah drátu 3 ~ 23 N
Způsob obrábění Koaxiální výplach/zaplavený
Vzdálenost podlaha - pracovní stůl 995 mm
Max. velikost cívky 20 kg
Rozměr stroje - včetně zdroje a nádrže (ŠxHxV) 2575 x 2945 x 2345 mm
Zastavěný prostor -
Hmotnost stroje (včetně zdroje) 5 080 kg
Objem vzduchu 0.5 MPa, 30 NL/min
Příkon stroje 3-fáze 50/60Hz 13 KVA

Nádrž dielektrika ALC 600GH
Vnější rozměry (Š×H) 1 165 x 2 400 mm
Hmotnost nádrže (prázdná) 705 kg
Objem kapaliny 1 010 l
Filtrace

4 vyměnitelné papírové filtry

(vnitřně tlakovány)

PŘÍSLUŠENSTVÍ

Standardní výbava

  • 10letá záruka na přesnost polohování
  • Lineární motor (osy X, Y, U, V)
  • Absolutní lineární pravítka (osy X, Y, U, V)
  • Keramická pracovní zóna
  • Dálkový ovladač
  • Třístranná pracovní nádrž - automaticky ovládaná
  • Vylepšené jednoduché ovládání
  • Pokročilá regulace napětí drátu
  • Čtyřnásobný filtrační systém
  • Generátor SPW
  • SODICK Fine Corner Control
  • Obvod pro úsporu energie
  • Digitální systém PIKA W Plus pro super povrchovou úpravu
  • Technologie StepCut
  • Automatická kontrola hladiny vody
  • Pevná tryska AWT (automatické navlékání drátu)
  • Odstraňovač konců drátu
  • Chladicí jednotka dielektrika
  • Stabilizátor napětí
  • Rozhraní LAN
  • 19" barevná obrazovka TFT
  • Inteligentní Q3vic EDW - programování přímo na stroji z 3D modelů
  • Antivirový software
  • Port USB
  • Pracovní světlo
  • Vestavěný 20kg podavač drátu
