Sodick ALC800GH

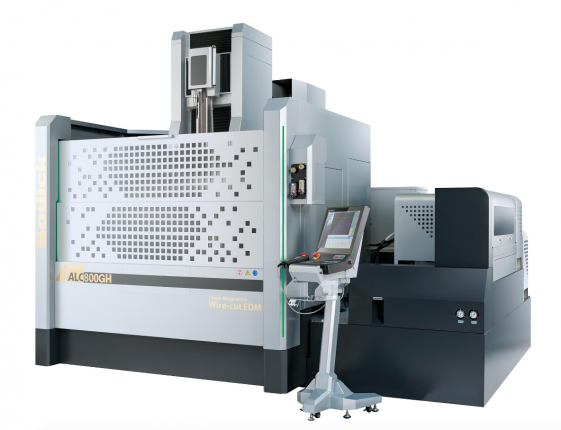

Na mezinárodním strojírenském veletrhu EMO v Hannoveru představila japonská společnost Sodick novou drátovou řezačku ALC 800GH.

Tento stroj se v první řadě vyznačuje velkými pojezdy. V ose X, Y 800 x 500 mm. V ose Z  je výška 800 mm. Jedná se o nejvyšší možnou výšku, jaká je u drátových řezaček nabízena.

Obrábět můžeme obrobek o maximální hmotnosti 3 000 kg.

Filozofie konstrukčního řešení elektroerozivních strojů Sodick je primárně založena na využití lineárních pohonů vlastní konstrukce a výroby.
Samotný stroj se skládá z Meehanitové litiny - litina obohacená o grafit, která se vyznačuje nadstandardní tuhostí, strukturální stabilitou a vysokou tepelnou odolností. Použití keramických materiálů, opět „made in Sodick“, na kritických místech stroje zaručuje dlouhodobou životnost a spolehlivost dílů a výrazně tak snižuje uživatelské náklady na údržbu stroje.

Sodick's ALC800GH: Large Precision Wire-cut EDM Machine (youtube.com)

Pro dosažení optimálních obráběcích výkonů je nutno udržovat okolní teplotu 22°C +- 2°C.



TECHNICKÉ PARAMETRY

STROJ ALC 400G iG+E ALC 600G iG+E ALC 800G iG+E ALC 800GH
Pojezd os X, Y, Z 400 x 300 x 250 mm 600 x 400 x 350 mm 800 x 600 x 500 mm 800 x 600 x 800 mm
Pojezd os U, V 150 x 150 mm 150 x 150 mm 200 x 200 mm 200 x 200 mm
Velikost pracovní nádrže (ŠxH) 850 x 610 mm 1050 x 710 mm 1500 x 1040 mm 1500 x 1040 mm
Max. hmotnost obrobku 500 kg 1000 kg 3000 kg 3000 kg
Obrábění pod úhlem (pracovní výška 120mm) ±25 ° ±25 ° ±25 ° ±30 °
Průměr drátu ø 0.1 ~ ø 0.3 mm ø 0.1 ~ ø 0.3 mm ø 0.1 ~ ø 0.3 mm ø 0.2 ~ ø 0.3 mm
Rychlost drátu (max.) 420 mm/sec 420 mm/sec 420 mm/sec 420 mm/sec
Tah drátu 3 ~ 23 N 3 ~ 23 N 3 ~ 23 N 3 ~ 23 N
Způsob obrábění Koaxiální výplach/zaplavený Koaxiální výplach/zaplavený Koaxiální výplach/zaplavený Koaxiální výplach/zaplavený
Vzdálenost podlaha - pracovní stůl 995 mm 995 mm 995 mm 1150 mm
Max. velikost cívky 20 kg 20 kg 20 kg 20 kg
Rozměr stroje - včetně zdroje a nádrže (ŠxHxV) 2115 x 2500 x 2230 mm 2495 x 2895 x 2345 mm 3395 x 3640 x 2780 mm 4170 x 3590 x 3410 mm
Zastavěný prostor 3350 x 3850 mm 3780 x 4245 mm 4675 x 5050 mm 4800 x 4900 mm
Hmotnost stroje (včetně zdroje) 3400 kg 4600 kg 6000 kg 6600 kg
Objem vzduchu 0.5 MPa, 30 NL/min 0.5 MPa, 30 NL/min 0.5 MPa, 30 NL/min 0.5 MPa, 30 NL/min
Příkon stroje 3-fáze 50/60Hz 13 KVA 3-fáze 50/60Hz 13 KVA 3-fáze 50/60Hz 13 KVA 3-fáze 50/60Hz 13 KVA

Nádrž dielektrika ALC 400G iG+E ALC 600G iG+E ALC 800G iG+E ALC 800GH
Vnější rozměry (Š×H) 700 x 2155 mm 790 x 2505 mm 1505 x 3060 mm 2280 x 3150 mm
Hmotnost nádrže (prázdná) 450 kg 500 kg 800 kg 1100 kg
Objem kapaliny 675 l 850 l 1500 l 2500 l
Filtrace

3 vyměnitelné papírové filtry

(vnitřně tlakovány)

3 vyměnitelné papírové filtry

(vnitřně tlakovány)

4 vyměnitelné papírové filtry

(vnitřně tlakovány)

4 vyměnitelné papírové filtry

(vnitřně tlakovány)

Ionizátor Pryskyřice (objem 18 litrů) Pryskyřice (objem 18 litrů) Pryskyřice (objem 18 litrů) Pryskyřice (objem 18 litrů)

PŘÍSLUŠENSTVÍ

Standardní výbava

  • 10letá záruka na přesnost polohování
  • Lineární motor (osy X, Y, U, V)
  • Absolutní lineární pravítka (osy X, Y, U, V)
  • Keramická pracovní zóna
  • Dálkový ovladač
  • Třístranná pracovní nádrž - automaticky ovládaná
  • Vylepšené jednoduché ovládání
  • Funkce rotace drátu i-Groove
  • Pokročilá regulace napětí drátu
  • Čtyřnásobný filtrační systém
  • Generátor SPW
  • SODICK Fine Corner Control
  • Obvod pro úsporu energie
  • Digitální systém PIKA W Plus pro super povrchovou úpravu
  • Technologie StepCut
  • Automatická kontrola hladiny vody
  • Pevná tryska AWT (automatické navlékání drátu)
  • Odstraňovač konců drátu
  • Chladicí jednotka dielektrika
  • Stabilizátor napětí
  • Rozhraní LAN
  • 19" barevná obrazovka TFT
  • Inteligentní Q3vic EDW - programování přímo na stroji z 3D modelů
  • Antivirový software
  • Port USB
  • Pracovní světlo
  • Vestavěný 20kg podavač drátu

Opce

  • Vysokonapěťový obvod HTP
  • Taper flex 45 NEO (pro kónické řezání do 45°)
  • L-Cut ("sekačka drátu")
  • Antikorozní systém (ANCS)
  • Automatizační systém
  • Otočný stůl WS4P/5P (indexování nebo simultánní pohyb)
  • Simultánní ovládání v 8 osách (volitelná výbava z výroby)
  • Aktivní restart napájení (UPS)
  • 20A Booster (celkem 60A)
