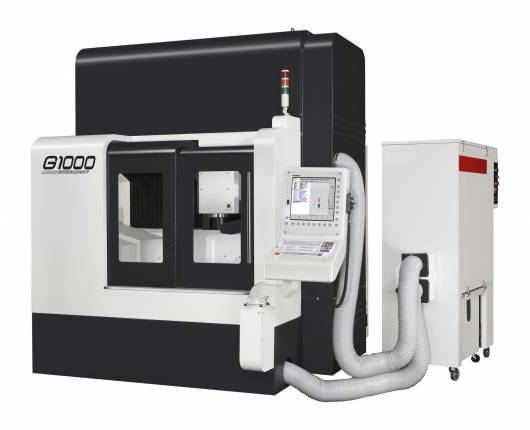

Takumi G1000

Pokud hledáte stabilní řešení pro obrábění grafitu s optimálním poměrem ceny a výkonu, je G 1000 ideálním CNC strojem pro vaši výrobu. Obráběcí centrum je standardně vybaveno prvotřídními komponenty a lze jej také rozšířit o četné další možnosti - pro výrobu obrobků s nejjemnějšími konturami přesně podle požadavků vaší výroby.

TECHNICKÉ PARAMETRY

    Takumi G700 Takumi G1000
Pojezd osa X mm 750 1020
Pojezd osa Y mm 600 700
Pojezd osa Z mm 500 500
Vzdálenost čela vřetena od stolu mm 150-650 180-680
Rozměry pracovního stolu mm 810x620 1050x700
Max. zatížení kg 500 800
T-drážky (šířka x rozteč x počet) - 18x125x5 18x125x6
Přesnost polohování mm 0,008 0,008
Opakovaná přesnost polohování mm 0,006 0,006
Pohon vřetena - elektrovřeteno elektrovřeteno
Otáčky vřetena ot/min 25000 25000
Výkon vřetena kW 20/26 20/26
Kužel vřetena - HSK-E50 HSK-E50
Rychloposuv X/Y/Z m/min 30/30/30 30/30/30
Pracovní posuv mm/min 1-20000 1-20000
Výkon motoru X/Y/Z kW 5,1/5,1/5,1 5,1/5,4/5,1
Typ výměníku nástrojů - rotační rotační
Kapacita zásobníku pcs 24 30
Max. průměr nástroje mm 75 (120) 75 (120)
Max. délka nástroje mm 300 300
Max. hmotnost nástroje kg 7 7
Přívodní tlak vzduchu bar 6 6
Spotřeba el. energie kVA 50 50
Hmotnost stroje kg 7000 9100
Zástavbové rozměry m 2,89x4,51x2,87 3,95x4,60x2,95


PŘÍSLUŠENSTVÍ

Standardní výbava

  • Řídící systém Heidenhain TNC 640

  • Přímé lineární odměřování X/Y/Z

  • Lože stroje z Meehanitové litiny

  • Systém centrálního automatického mazání

  • Systém pro kompenzaci tepelné expanze vřetena

  • Výkonná externí jednotka na odsávání prachových částic

  • Ruční nástavec pro manuální odsávání

  • Prachotěsné provedení vodících drah

  • Dvojitý systém vedení odsávání

  • Speciální úpravy kuličkových šroubů a vřetena proti vnikání nečistot

  • Klimatizace elektrické skříně

  • Integrovaný chladič oleje vřetena

  • Hermeticky uzavřený pracovní prostor

  • Lineární válečkové vedení

  • Integrované ofukování vřetena a nástroje tlakovým vzduchem

  • Pracovní osvětlení

  • Indikační lampa pracovního cyklu

  • Teleskopické ochranné kryty

  • Kotvící prvky a nivelační podložky

  • Sada základního nařadí

  • Ethernet karta & RS-232 C rozhraní

  • CE protokol

  • Návod k obsluze

  • Záruka na stroj 1 rok


Opční výbava

  • Ruční ovládací kolečko X/Y/Z

  • Sonda pro měření nástroje - Renishaw/BLUM/Heidenhain

  • Sonda pro měření obrobku - Renishaw/BLUM/Heidenhain

  • Chladící systém pro kuličkový šroub

  • Vysokootáčkové elektrovřeteno IBAG 36000 ot/min
