Takumi

Standardní frézovací centra

Řady V a VC společnosti TAKUMI kombinují všestrannost s nejvyšší přesností a výkonem. Vertikální obráběcí centra jsou vysoce výkonné CNC obráběcí stroje se zaměřením na vertikální obrábění strojírenských dílů a výrobu obrobků pro výrobu nástrojů a forem. Naše vertikální tříosá obráběcí centra jsou vybavena přehledným a uživatelsky přívětivým řízením Heidenhain TNC 640. Tříosé frézky s křížovým stolem lze volitelně vybavit NC otočným stolem pro výrobu CNC dílů se 4 osami nebo volitelně dokonce s 5 osami.

Vysokorychlostní obráběcí centra

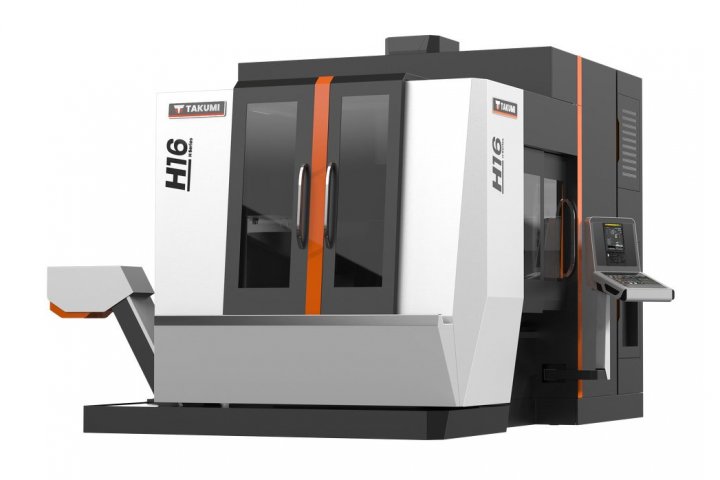

Řada H = Dynamika s citem pro detail

Stabilní a tuhá portálová konstrukce zajišťuje vysokou torzní tuhost ve všech osách. Automatická kompenzace teplotních výkyvů umožňuje obrábění s dlouhou dobou chodu a navíc s vysokou přesností. S tříosými portálovými obráběcími centry je možné obrábění velkých obrobků s vysokou hmotností i obrábění malých dílů mikroforem. Ve všech případech je kvalita povrchů velmi vysoká díky mechanické přesnosti a teplotní odolnosti obráběcích center.

CNC-Fräsen perfektionieren mit CNC-Maschinen von Takumi | The Art of Precision (youtube.com)

Velká obráběcí centra

Působivě odolné a všestranné stroje velkých rozměrů.

Obráběcí centra na grafit

Obráběcí centra řady G jsou speciálně zkonstruována pro přené, čisté a bezpečné obrábění grafitu.

Tyto stroje jsou určeny především k výrobě nejrůznějších tvarových elektrod využívaných u elektroerozivního obrábění, které má dnes již nezastupitelnou roli v nástrojárnách při výrobě přesných forem a nástrojů z těžko obrobitelného materiálu. Vysoký výkon, přesnost a spolehlivost těchto strojů zajišťují vyšší produktivitu a umožňují tak velmi pružně reagovat na měnící se požadavky zákazníků.

5-ti osá obráběcí centra

Takumi 5osá vysokorychlostní obráběcí centra

Mechanická struktura s vysokou tuhostí a vysokou přesností

Hlavní mechanické struktury jsou vyrobeny z litiny Meehanite s procesem tepelného zpracování. Její vlastnosti slouží k uvolnění zbytkového napětí, aby se zajistil každý skutečný miniaturní pohyb. Díky ní se udrží dlouhodobá přesnost.

Konstrukční provedení ve tvaru krabice na nosníku, společně s žebrovým uspořádáním lineárního vedení, kombinuje rozpětí širšího sedla a zajišťuje výkonné a stabilní obrábění na vřetenu.

Konstrukce s vysoce přesnými lineárními vodicími dráhami s třemi osami válečkového typu získává rychlou odezvu při zrychlení i zpomalení a dosahuje rychlého posuvu až 32 m/min.

Předem napnuté 3osé kuličkové šrouby účinně zabrání tepelné deformaci a zaručí spolehlivou přesnost polohování.

Pětiosé frézky se synchronizovanými pohony os jsou určeny k frézování vysoce přesných obrobků vyráběných s vysokou přesností a kvalitou povrchu. Všechny stroje se vyznačují standardní přesností. Volitelně lze integrovat další vybavení, jako je systém dotykových sond pro měření nástrojů nebo obrobků. Kdykoli je také možná individuální konfigurace podle požadavků zákazníka.

Velká 5-ti osá obráběcí centra
