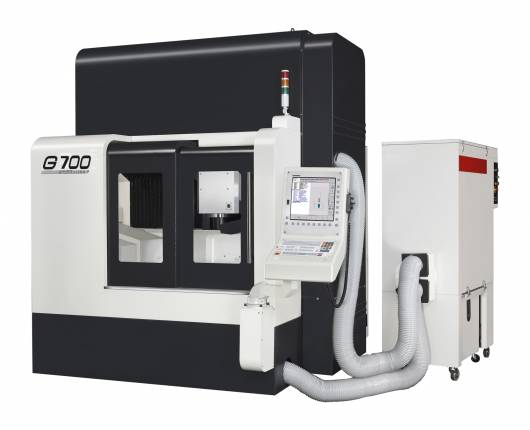

Obráběcí centra řady G jsou speciálně zkonstruována pro přesné, čisté a bezpečné obrábění grafitu. Tyto stroje jsou určeny především k výrobě nejrůznějších tvarových elektrod využívaných u elektroerozivního obrábění, které má dnes již nezastupitelnou roli v nástrojárnách při výrobě přesných forem a nástrojů z těžko obrobitelného materiálu. Vysoký výkon, přesnost a spolehlivost těchto strojů zajišťují vyšší produktivitu a umožňují tak velmi pružně reagovat na měnící se požadavky zákazníků.
TECHNICKÉ PARAMETRY
Takumi G700 | Takumi G1000 | ||
---|---|---|---|
Pojezd osa X | mm | 750 | 1020 |
Pojezd osa Y | mm | 600 | 700 |
Pojezd osa Z | mm | 500 | 500 |
Vzdálenost čela vřetena od stolu | mm | 150-650 | 180-680 |
Rozměry pracovního stolu | mm | 810x620 | 1050x700 |
Max. zatížení | kg | 500 | 800 |
T-drážky (šířka x rozteč x počet) | - | 18x125x5 | 18x125x6 |
Přesnost polohování | mm | 0,008 | 0,008 |
Opakovaná přesnost polohování | mm | 0,006 | 0,006 |
Pohon vřetena | - | elektrovřeteno | elektrovřeteno |
Otáčky vřetena | ot/min | 25000 | 25000 |
Výkon vřetena | kW | 20/26 | 20/26 |
Kužel vřetena | - | HSK-E50 | HSK-E50 |
Rychloposuv X/Y/Z | m/min | 30/30/30 | 30/30/30 |
Pracovní posuv | mm/min | 1-20000 | 1-20000 |
Výkon motoru X/Y/Z | kW | 5,1/5,1/5,1 | 5,1/5,4/5,1 |
Typ výměníku nástrojů | - | rotační | rotační |
Kapacita zásobníku | pcs | 24 | 30 |
Max. průměr nástroje | mm | 75 (120) | 75 (120) |
Max. délka nástroje | mm | 300 | 300 |
Max. hmotnost nástroje | kg | 7 | 7 |
Přívodní tlak vzduchu | bar | 6 | 6 |
Spotřeba el. energie | kVA | 50 | 50 |
Hmotnost stroje | kg | 7000 | 9100 |
Zástavbové rozměry | m | 2,89x4,51x2,87 | 3,95x4,60x2,95 |
PŘÍSLUŠENSTVÍ
Standardní výbava
-
Řídící systém Heidenhain TNC 640
-
Přímé lineární odměřování X/Y/Z
-
Lože stroje z Meehanitové litiny
-
Systém centrálního automatického mazání
-
Systém pro kompenzaci tepelné expanze vřetena
-
Výkonná externí jednotka na odsávání prachových částic
-
Ruční nástavec pro manuální odsávání
-
Prachotěsné provedení vodících drah
-
Dvojitý systém vedení odsávání
-
Speciální úpravy kuličkových šroubů a vřetena proti vnikání nečistot
-
Klimatizace elektrické skříně
-
Integrovaný chladič oleje vřetena
-
Hermeticky uzavřený pracovní prostor
-
Lineární válečkové vedení
-
Integrované ofukování vřetena a nástroje tlakovým vzduchem
-
Pracovní osvětlení
-
Indikační lampa pracovního cyklu
-
Teleskopické ochranné kryty
-
Kotvící prvky a nivelační podložky
-
Sada základního nařadí
-
Ethernet karta & RS-232 C rozhraní
-
CE protokol
-
Návod k obsluze
-
Záruka na stroj 1 rok
Opční výbava
-
Ruční ovládací kolečko X/Y/Z
-
Sonda pro měření nástroje - Renishaw/BLUM/Heidenhain
-
Sonda pro měření obrobku - Renishaw/BLUM/Heidenhain
-
Chladící systém pro kuličkový šroub
-
Vysokootáčkové elektrovřeteno IBAG 36000 ot/min
