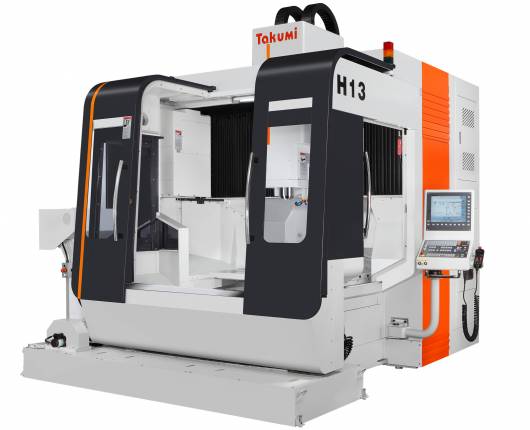

Řada H je svojí speciální mostovou konstrukcí a výbavou určená pro ty nejnáročnější frézovací operace vyžadující vysokou přesnost, rychlost a kvalitu povrchu. Vysoký výkon těchto strojů je vhodný nejen pro využívání vysokorychlostního obrábění, ale díky prvotřídní, tuhé a odolné konstrukci najdou uplatnění rovněž při náročných hrubovacích operacích, doprovázenými vysokými posuvy, velkou šířkou záběru a dalšími specifickými řeznými podmínkami, kterou jsou velmi náročné na celkovou stabilitu a dynamiku stroje.
TECHNICKÉ PARAMETRY
Takumi H7 | Takumi H10 | Takumi H12 | Takumi H13 | Takumi H16 | ||
---|---|---|---|---|---|---|
Pojezd osa X | mm | 750 | 1020 | 1350 | 900 | 1600 |
Pojezd osa Y | mm | 600 | 700 | 950 | 1300 | 1300 |
Pojezd osa Z | mm | 500 | 500 | 600 | 700 | 700 |
Vzdálenost čela vřetena od stolu | mm | 150-650 | 180-680 | 200-800 | 150-850 | 150-850 |
Vzdálenost mezi sloupy | mm | 850 | 1080 | 1060 | 1500 | 1500 |
Rozměry pracovního stolu | mm | 810x620 | 1050x700 | 1500x960 | 900x1400 | 1900x1300 |
Max. zatížení | kg | 500 | 800 | 1800 | 3500 | 6000 |
T-drážky (šířka x rozteč x počet) | - | 18x125x5 | 18x125x6 | 22x160x6 | 22x160x5 | 22x160x8 |
Přesnost polohování | mm | 0,008 | 0,008 | 0,010 | 0,010 | 0,010 |
Opakovaná přesnost polohování | mm | 0,006 | 0,006 | 0,008 | 0,008 | 0,008 |
Pohon vřetena | - | přímý pohon | přímý pohon | přímý pohon | přímý pohon | přímý pohon |
Otáčky vřetena | ot/min | 15000 | 15000 | 15000 | 15000 | 15000 |
Výkon vřetena | kW | 10/14 | 10/14 | 10/14 | 10/14 | 10/14 |
Kužel vřetena | - | BBT40 | BBT40 | BBT40 | BBT40 | BBT40 |
Rychloposuv X/Y/Z | m/min | 30/30/30 | 30/30/30 | 30/30/30 | 30/30/30 | 30/30/30 |
Pracovní posuv | mm/min | 1-20000 | 1-20000 | 1-20000 | 1-20000 | 1-20000 |
Výkon motoru X/Y/Z | kW | 5,1/5,1/5,1 | 5,1/5,1/5,1 | 8,1/5,1/5,1 | 8,6/8,6/8,6 | 8,9/8,1/8,1 |
Typ výměníku nástrojů | - | rotační | rotační | rotační | rotační | rotační |
Kapacita zásobníku | pcs | 24 | 30 | 30 | 30 | 30 |
Max. průměr nástroje | mm | 75 (120) | 75 (120) | 75 (120) | 76 (120) | 76 (120) |
Max. délka nástroje | mm | 300 | 300 | 300 | 300 | 300 |
Max. hmotnost nástroje | kg | 7 | 7 | 7 | 7 | 7 |
Upínací trn nástroje | - | MAS 1 | MAS 1 | MAS 1 | MAS 1 | MAS 1 |
Přívodní tlak vzduchu | bar | 6 | 6 | 6 | 6 | 6 |
Spotřeba el. energie | kVA | 50 | 50 | 60 | 75 | 75 |
Hmotnost stroje | kg | 7000 | 9100 | 13000 | 18000 | 22000 |
Zástavbové rozměry | m | 3,53x4,22x2,76 | 4,52x4,29x2,83 | 5,02x5x33x3x50 | 5,62x4,64x3,94 | 5,78x5,21x3,98 |
PŘÍSLUŠENSTVÍ
Standardní výbava
- Řídící systém Heidenhain TNC 640
- Přímé lineární odměřování X/Y/Z
- Lože stroje z Meehanitové litiny
- Systém centrálního automatického mazání
- Systém pro kompenzaci tepelné expanze vřetena
- Ruční pistole pro chladící kapalinu a vzduch
- Klimatizace elektrické skříně
- Integrovaný chladič oleje vřetena
- Chlazení středem vřetena 20 bar
- Pásový dopravník třísek
- Lineární válečkové vedení
- Integrované ofukování vřetena a nástroje tlakovým vzduchem
- Pracovní osvětlení
- Indikační lampa pracovního cyklu
- Přídavné trysky na chladící kapalinu
- Nádrž na chladící kapalinu se zpětným proplachováním
- Teleskopické ochranné kryty
- Rohové provedení dveří/boční okna pro možnost obrábění delších obrobků
- Vozík na třísky
- Kotvící prvky a nivelační podložky
- Sada základního nařadí
- Ethernet karta & RS-232 C rozhraní
- CE protokol
- Návod k obsluze
- Záruka na stroj 1 rok
Opční výbava
- Ruční ovládací kolečko X/Y/Z
- Sonda pro měření nástroje - Renishaw/BLUM/Heidenhain
- Sonda pro měření obrobku - Renishaw/BLUM/Heidenhain
- Rotační okno
- Zařízení pro tvorbu olejové mlhy
- Separátor pro olejovou mlhu
- Chlazení vzduchem skrz vřeteno
- Chlazení vzduchem skrz trysky
- Programovatelné airblow obrábění
- Chladící systém pro kuličkový šroub
- Vysokootáčkové elektrovřeteno IBAG 24000/36000 ot/min
- Vysoce výkonné vřeteno s integrovaným pohonem pro výkon 25/40 kW
- Kužel vřetena ISO40/HSK-A63/BBT50
- Chlazení středem vřetena 70 bar
- Řetězový výměník nástrojů pro 48 pozic
- Otočný stůl (4. a 5. osa)
- Řídící systém SIEMENS
