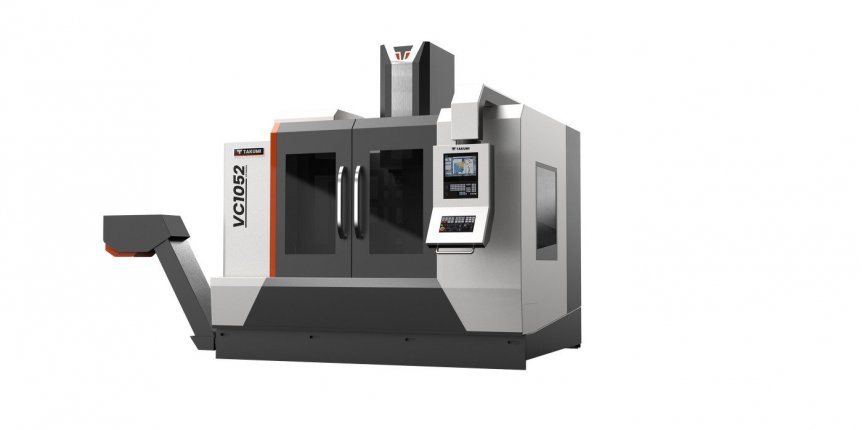

Takumi VC1052

Stroj VC 1052 z našeho portfolia vertikálních tříosých CNC obráběcích center je nákladově optimalizovanou investicí, která vám pomůže získat maximální výkon z vaší výroby. Díky své stabilní a zároveň kompaktní konstrukci má frézka malé rozměry, takže je ideální pro provoz ve skladu a programování v dílně.

TECHNICKÉ PARAMETRY

    Takumi VC0852 Takumi VC1052 Takumi VC1200
Pojezd osa X mm 860 1 060 1 270
Pojezd osa Y mm 520 520 660
Pojezd osa Z mm 610 610 610
Vzdálenost čela vřetena od stolu mm 115-725 115-725 150-760
Rozměry pracovního stolu mm 1 000 x 520 1 160 x 520 1500 x 660
Max. zatížení kg 500 650 1 360
T-drážky (šířka x rozteč x počet) - 18x100x5 18x100x5 18x100x6
Přesnost polohování mm 0,010 0,010 0,010
Opakovaná přesnost polohování mm 0,007 0,007 0,007
Pohon vřetena - in-line in-line in-line
Otáčky vřetena ot/min 15 000 15 000 15 000
Výkon vřetena kW 10/14 10/14 10/14
Kužel vřetena - SK40-BigPlus/BBT40 SK40-BigPlus/BBT40 SK40-BigPlus/BBT40
Rychloposuv X/Y/Z m/min 36/36/24 36/36/24 36/36/24
Pracovní posuv mm/min 12 000 12 000 12 000
Výkon motoru X/Y/Z kW 1,8/3,0/2,5 1,8/3,0/2,5 1,8/3,0/2,5
Typ výměníku nástrojů - rotační rotační rotační
Kapacita zásobníku pcs 30 30 30
Max. průměr nástroje mm 75 (150) 75 (150) 80 (125)
Max. délka nástroje mm 300 300 300
Max. hmotnost nástroje kg 7 7 7
Upínací trn nástroje - MAS 1 MAS 1 MAS 1
Přívodní tlak vzduchu bar 6 6 6
Spotřeba el. energie kVA 30 30 35
Hmotnost stroje kg 5 250 5 500 9 000
Zástavbové rozměry m 3,87 x 3,75 x 3,10 3,87 x 3,75 x 3,10 5,28 x 3,47 x 3,10

PŘÍSLUŠENSTVÍ

Standardní výbava

  • Řídící systém Heidenhain control TNC 640
  • Lože stroje z Meehanitové litiny
  • Systém centrálního automatického mazání
  • Systém pro kompenzaci tepelné expanze vřetena
  • Ruční pistole pro chladící kapalinu a vzduch
  • Klimatizace elektrické skříně
  • Integrovaný chladič oleje vřetena
  • Ruční ovládací kolečko X/Y/Z
  • Šnekový dopravník třísek
  • Lineární kuličkové vedení
  • Integrované ofukování vřetena a nástroje tlakovým vzduchem
  • Pracovní osvětlení
  • Indikační lampa pracovního cyklu
  • Přídavné trysky na chladící kapalinu
  • Nádrž na chladící kapalinu se zpětným proplachováním
  • Teleskopické ochranné kryty
  • Plně uzavíratelná kabina s dvoudílnými čelními dveřmi
  • Boční okno pro možnost obrábění delších obrobků
  • Vozík na třísky
  • Kotvící prvky a nivelační podložky
  • Sada základního nařadí
  • Ethernet karta & RS-232 C rozhraní
  • CE protokol
  • Návod k obsluze
  • Záruka na stroj 1 rok


Opční výbava

  • Chlazení středem vřetena CTS 30 bar
  • Sonda pro měření nástroje - Renishaw/BLUM/Heidenhain
  • Sonda pro měření obrobku - Renishaw/BLUM/Heidenhain
  • Rozšíření datového úložiště až 2 GB (rozšíření pro Fanuc 0i MF)
  • Manual guide I (rozšíření pro Fanuc 0i MF)
  • 10,4'' LCD displej (rozšíření pro Fanuc 0i MF)
  • Chlazení vzduchem skrz vřeteno
  • Chlazení vzduchem skrz trysky
  • Pásový dopravník třísek
  • Lineární válečkové vedení
  • Přímé lineární odměřování (pouze u VC1200)
  • Otočný stůl (4. osa)
  • Příprava pro 4. osu (kabeláž, výstupy)
  • Řídící systéme Fanuc 0i MF
