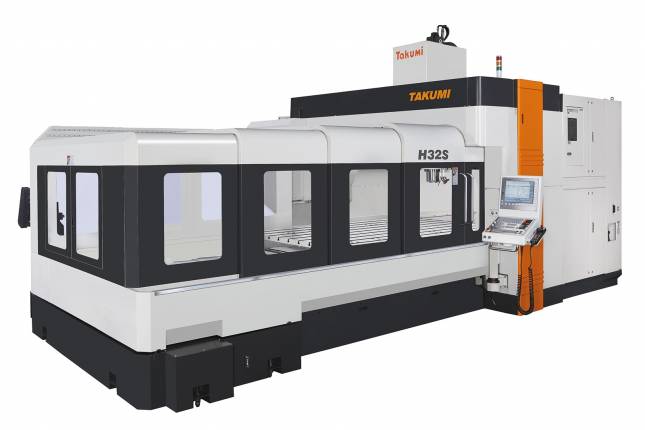

Takumi H32S

H32S je ideální frézka pro obrábění velkých a těžkých obrobků. Díky velkým pojezdům (3 200 mm osa X, 1 600 mm osa Y, 800 mm osa Z), možnému zatížení stolu 8 500 kg a stabilní konstrukci portálu zůstává stroj maximálně stabilní i při frézování velkých dílů. Výkon CNC stroje doplňuje vřeteno s otáčkami až 15 000 ot/min.

TECHNICKÉ PARAMETRY

		Takumi H22S	Takumi H22T	Takumi H32S	Takumi H32T
Pojezd osa X	mm	2200	2200	3200	3200
Pojezd osa Y	mm	1650	2250	1650	2250
Pojezd osa Z	mm	800	800	800	800
Vzdálenost čela vřetena od stolu	mm	150-950	150-950	150-950	150-950
Vzdálenost mezi sloupy	mm	1750	2350	1750	2350
Rozměry pracovního stolu	mm	2400x1600	2400x2100	3320x1600	3320x2100
Max. zatížení	kg	8000	8000	8500	8500
T-drážky (šířka x rozteč x počet)	-	22x200x8	22x200x10	22x200x8	22x200x10
Přesnost polohování	mm	0,015	0,015	0,015	0,015
Opakovaná přesnost polohování	mm	0,010	0,010	0,010	0,010
Pohon vřetena	-	přímý pohon	přímý pohon	přímý pohon	přímý pohon
Otáčky vřetena	ot/min	15000	15000	15000	15000
Výkon vřetena	kW	10/14	10/14	10/14	10/14
Kužel vřetena	-	BBT40	BBT40	BBT40	BBT40
Rychloposuv X/Y/Z	m/min	20/20/20	20/16/20	16/20/20	16/16/20
Pracovní posuv	mm/min	1-12000	1-12000	1-12000	1-12000
Výkon motoru X/Y/Z	kW	11/8,9/8,6	11/8,9/8,6	11/8,9/8,6	11/8,9/8,6
Typ výměníku nástrojů	-	rotační	rotační	rotační	rotační
Kapacita zásobníku	pcs	30	30	30	30
Max. průměr nástroje	mm	76 (120)	76 (120)	76 (120)	76 (120)
Max. délka nástroje	mm	300	300	300	300
Max. hmotnost nástroje	kg	7	7	7	7
Upínací trn nástroje	-	MAS 1	MAS 1	MAS 1	MAS 1
Přívodní tlak vzduchu	bar	6	6	6	6
Spotřeba el. energie	kVA	75	75	75	75
Hmotnost stroje	kg	27000	31000	33000	37000
Zástavbové rozměry	m	4,83x6,74x3,95	5,23x6,74x3,95	4,67x8,66x3,95	8,27x8,66x3,95
