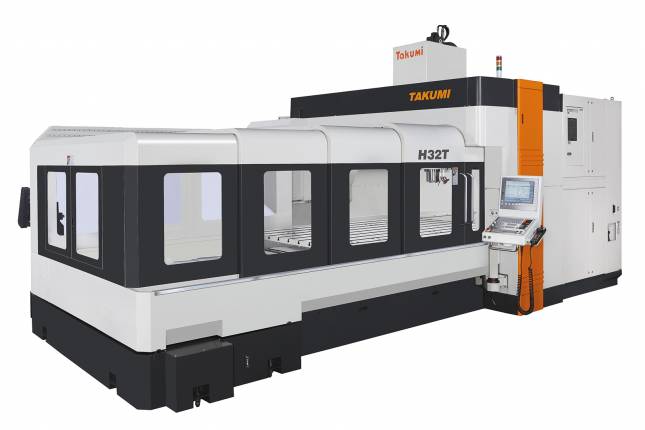

Takumi H32T

H32T je vysoce výkonný stroj pro obrábění velkých a těžkých obrobků. S pojezdy 3 200 mm v ose X, 2 200 mm v ose Y a 800 mm v ose Z, upínací plochou stolu 3 320 x 2 100 mm a maximálním zatížením stolu 8 500 kg patří mezi těžší frézky řady H. Díky robustní konstrukci portálu a standardnímu integrovanému příslušenství zvyšujícímu tepelnou odolnost (včetně chladiče vřetena, systému kompenzace tepelné roztažnosti vřetena, systémů absolutního přímého měření pojezdu ve všech osách) je stroj nejen mimořádně stabilní, ale také schopný mimořádně přesného frézování.



TECHNICKÉ PARAMETRY

    Takumi H22S Takumi H22T Takumi H32S Takumi H32T
Pojezd osa X mm 2200 2200 3200 3200
Pojezd osa Y mm 1600 2250 1650 2250
Pojezd osa Z mm 800 800 800 800
Vzdálenost čela vřetena od stolu mm 150-950 150-950 150-950 150-950
Vzdálenost mezi sloupy mm 1750 2350 1750 2350
Rozměry pracovního stolu mm 2400x1600 2400x2100 3320x1600 3320x2100
Max. zatížení kg 8000 8000 8500 8500
T-drážky (šířka x rozteč x počet) - 22x200x8 22x200x10 22x200x8 22x200x10
Přesnost polohování mm 0,015 0,015 0,015 0,015
Opakovaná přesnost polohování mm 0,010 0,010 0,010 0,010
Pohon vřetena - přímý pohon přímý pohon přímý pohon přímý pohon
Otáčky vřetena ot/min 15000 15000 15000 15000
Výkon vřetena kW 10/14 10/14 10/14 10/14
Kužel vřetena - BBT40 BBT40 BBT40 BBT40
Rychloposuv X/Y/Z m/min 20/20/20 20/16/20 16/20/20 16/16/20
Pracovní posuv mm/min 1-12000 1-12000 1-12000 1-12000
Výkon motoru X/Y/Z kW 11/8,9/8,6 11/8,9/8,6 11/8,9/8,6 11/8,9/8,6
Typ výměníku nástrojů - rotační rotační rotační rotační
Kapacita zásobníku pcs 30 30 30 30
Max. průměr nástroje mm 76 (120) 76 (120) 76 (120) 76 (120)
Max. délka nástroje mm 300 300 300 300
Max. hmotnost nástroje kg 7 7 7 7
Upínací trn nástroje - MAS 1 MAS 1 MAS 1 MAS 1
Přívodní tlak vzduchu bar 6 6 6 6
Spotřeba el. energie kVA 75 75 75 75
Hmotnost stroje kg 27000 31000 33000 37000
Zástavbové rozměry m 4,83x6,74x3,95 5,23x6,74x3,95 4,67x8,66x3,95 8,27x8,66x3,95

PŘÍSLUŠENSTVÍ

Standardní výbava

  • Řídící systém Heidenhain TNC 640
  • Přímé lineární odměřování X/Y/Z
  • Lože stroje z Meehanitové litiny
  • Systém centrálního automatického mazání
  • Systém pro kompenzaci tepelné expanze vřetena
  • Ruční pistole pro chladící kapalinu a vzduch
  • Klimatizace elektrické skříně
  • Integrovaný chladič oleje vřetena
  • Chlazení středem vřetena 20 bar
  • Chladící systém pro kuličkový šroub
  • Pásový dopravník třísek
  • Lineární válečkové vedení
  • Integrované ofukování vřetena a nástroje tlakovým vzduchem
  • Pracovní osvětlení
  • Indikační lampa pracovního cyklu
  • Přídavné trysky na chladící kapalinu
  • Nádrž na chladící kapalinu se zpětným proplachováním
  • Teleskopické ochranné kryty
  • Rohové provedení dveří/boční okna pro možnost obrábění delších obrobků
  • Vozík na třísky
  • Kotvící prvky a nivelační podložky
  • Sada základního nařadí
  • Ethernet karta & RS-232 C rozhraní
  • CE protokol
  • Návod k obsluze
  • Záruka na stroj 1 rok

Opční výbava

  • Ruční ovládací kolečko X/Y/Z
  • Sonda pro měření nástroje - Renishaw/BLUM/Heidenhain
  • Sonda pro měření obrobku - Renishaw/BLUM/Heidenhain
  • Rotační okno
  • Zařízení pro tvorbu olejové mlhy
  • Separátor pro olejovou mlhu
  • Chlazení vzduchem skrz vřeteno
  • Chlazení vzduchem skrz trysky
  • Programovatelné airblow obrábění
  • Vysokootáčkové elektrovřeteno IBAG 24000/36000 ot/min
  • Vysoce výkonné vřeteno s integrovaným pohonem pro výkon 25/40 kW
  • Kužel vřetena ISO40/HSK-A63/BBT50
  • Chlazení středem vřetena 70 bar
  • Řetězový výměník nástrojů pro 48/60 pozic
  • Otočný stůl (4. a 5. osa)
  • Řídící systém SIEMENS
